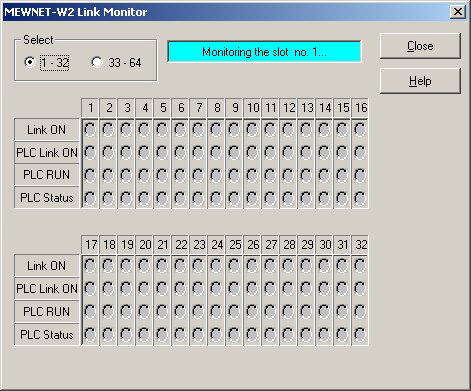

Cuando se arranca el monitor de enlace MEWNET-W2 se muestra el siguiente cuadro de diálogo.
Seleccionar el rango
El cuadro de diálogo no puede mostrar todos los módulos a la vez.
Seleccionar dentro del siguiente área el rango deseado.

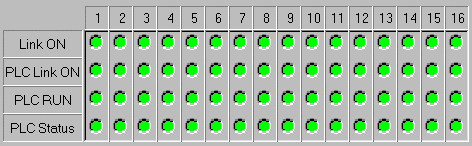

Área de display del estado del Enlace
Muestra si la red está conectada. |
||
|---|---|---|
Link ON |
 |
Conectada |
 |
No conectada |
|
Muestra si se ha ejecutado el Enlace a PLC. |
||
PLC link ON |
|
Enlace a PLC ejecutado |
|
Enlace a PLC parado |
|
Muestra si la CPU está en modo RUN. |
||
PLC RUN |
|
PLC en modo RUN (o REMOTE-RUN) |
|
PLC en modo PROG |
|
Muestra si el PLC funciona con normalidad. |
||
PLC status |
|
El PLC funciona con normalidad |
 |
Error en el PLC (Comprueba la información detallada del error a través del cuadro de diálogo del PLC) |
|
PLC RUN, PLC status, y los errores de direccionamiento no se tienen en cuenta si el Enlace a PLC no está en funcionamiento.
