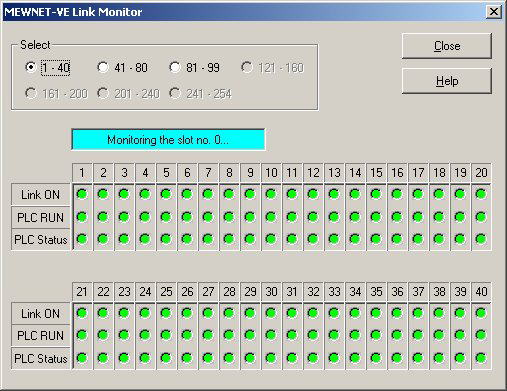

Cuando se arranca el monitor de enlace MEWNET-VE, se muestra el siguiente cuadro de diálogo.
Seleccionar el rango
El cuadro de diálogo no puede mostrar los 99 módulos a la vez (254 en modo FL-net).
Por defecto se muestran los módulos del 1 al 40. Seleccionar el rango deseado.
Área de display del estado del Enlace
Muestra si la red está conectada. |
||
|---|---|---|
Link ON |
 |
Conectada |
 |
No conectada |
|
Muestra si la CPU está en modo RUN. |
||
PLC RUN |
|
PLC en modo RUN (o REMOTE-RUN) |
|
PLC en modo PROG |
|
Muestra si el PLC funciona con normalidad. |
||
PLC status |
|
El PLC funciona con normalidad |
 |
Error en el PLC (Comprueba la información detallada del error a través del cuadro de diálogo del PLC) |
|
Información del nodo
Hacer clic en Node Info. para mostrar la pantalla de información del nodo en modo FL-net. El botón Node Info. no está disponible en modo VE.
PLC RUN, PLC status, y los errores de direccionamiento no se tienen en cuenta si el Enlace a PLC no está en funcionamiento.
