Aggiungere contatti e una bobina

Imparerai

  1. Seleziona un contatto nella barra degli strumenti o nel menu contestuale
  2. Posiziona un contatto all'ingresso EN dell'operatore ADD
  3. Inserisci l'indirizzo R901C per il contatto

    Control FPWIN Pro7 converte tale indirizzo nella variabile di sistema corrispondente.

  4. Scegli tra due opzioni per inserire gli elementi di programmazione nella finestra di programmazione
    Con il mouse e la barra degli strumenti
    1. Seleziona un contatto fronte di salita
    2. Posiziona il contatto all'ingresso start del temporizzatore
    Con i tasti intelligenti
    1. Premi <Alt>+<2> per inserire un contatto fronte di salita
  5. Inserisci bVar0 e crea una nuova variabile
  6. Collega la linea al temporizzatore
  7. Seleziona una bobina nella barra degli strumenti o nel menu contestuale
  8. Posiziona la bobina sull'altro lato del temporizzatore
  9. Inserisci bTimeElapsed e crea una nuova variabile
  10. Collega la linea al temporizzatore

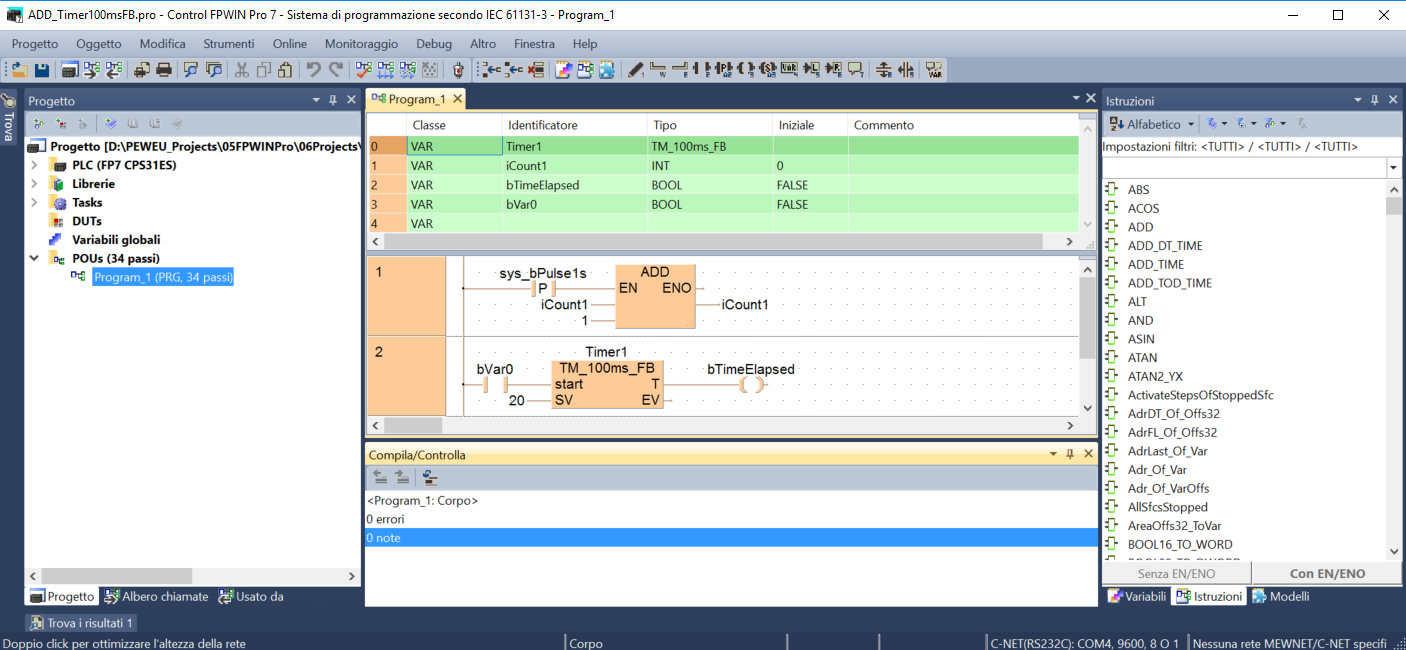

  11. Controlla il programma usando oppure dal menu contestuale
