Confronto

Questa funzione permette di scattare snapshot di progetti e di confrontarle con snapshot di altri progetti da file o PLC. La snapshot di un progetto comprende tutti i dati relativi al progetto in una struttura di cartelle e file simile all'albero del navigatore in cui tutti i POU, le DUT, le librerie utente, la lista variabili globali, la lista dei task, il PLC, la tabella delle variabili con gli indirizzi e gli oggetti del codice programma vengono collocati come file di testo leggibili e comparabili (a meno che non siano protetti). Le snapshot vengono posizionate in una cartella dedicata vicino al file di progetto stesso e possono essere utilizzate per essere ispezionate, revisionate o comparate anche in un secondo momento. Possono essere cancellate dopo l'uso. La data e l'ora delle istantanee vengono salvate come parte del nome della cartella principale.

Il menu Progetto > Confronto offre i comandi di menu seguenti. Si ricorda che per i comandi di menu Confronta con progetto da PLC e Confronta con progetto da file sono richieste le seguenti impostazioni:

In tutti i casi, Control FPWIN Pro7 crea una cartella per le snapshot e per i file di confronto individuati e relativi al percorso di progetto. Il nome della cartella è composto da nome progetto, tipo di snapshot e timbro data/ora (non necessariamente in quest'ordine), p.es. <project name>_Snapshots\<snapshot type>_yyyy-mm-dd_hh-mm-ss.

L'inizio del nome della cartella di confronto indica quale comando di menu sia stato utilizzato per la snapshot:

• THIS (o il nome alternativo che potrebbe essere specificato dall'utente nelle opzioni si può eseguire un semplice confronto basato su testo): La cartella è stata creata con il comando di menu Crea snapshot

• PLC: La cartella è stata creata con il comando di menu Confronta con progetto da PLC

• FILE: La cartella è stata creata con il comando di menu Confronta con progetto da file

A seconda del tipo di snapshot, la cartella creata conterrà file differenti:

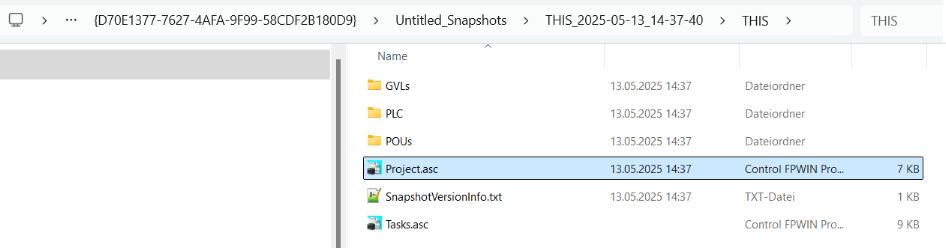

• Snapshot del progetto attuale: Cartella THIS.pce e snapshot con tutti gli articoli del navigatore progetto nelle sottocartelle. "THIS" è il nome di default per la cartella snapshot e può essere modificato nelle opzioni si può eseguire un semplice confronto basato su testo.

• Snapshot con confronto di un progetto attuale con un progetto da un PLC

  • Due snapshot, una dal progetto attuale, l'altra dal progetto del PLC

  • Una copia del file source di confronto

  • Altri file source e risultanti, come file *.pce

• Snapshot con confronto di un progetto attuale con un progetto da un file

  Se il progetto attuale viene confrontato con un file .pro o un tipo di file differente (*.asc, *.pce e altri), la cartella di confronto conterrà file diversi. I progetti salvati nei file *.pro non possono essere copiati facilmente se contengono librerie utente. Ecco perché vengono aperte nella posizione in cui si trovano e non vengono copiate nella cartella di confronto.

  • Due snapshot, una dal progetto attuale, l'altra dal progetto di riferimento

  • Una copia del file source di confronto (solo se il file di riferimento non è un file *.pro)

  • Un file che nomina il percorso per il file source di confronto

  • Altri file source e risultanti, come file *.pce

Dal momento che i file di testo in una snapshot possono rivelare informazioni protette di oggetti con un livello di sicurezza o librerie utente, tali dati vengono esportati in modo crittografato nel momento in cui l'utente attuale non possiede il livello di sicurezza utente appropriato o un accesso alla libreria utente.

Verrete informati in anticipo in merito ai dati crittografati che non possono essere confrontati. Per evitare la crittografia dei dati, modificare il livello di sicurezza e aprire le librerie utente installate con il comando Apri solo lettura....
