GET_USINT

Lesen eines vorzeichenlosen Integerwerts aus Byte-Daten mit Offset

Diese Funktion liefert den 8-Bit-Byte-Wert von Data, wobei iByteOffset den Offset in Byte angibt. Die Byte-Nummerierung beginnt bei 0, was sich auf das erste Byte von Data bezieht.

Das Ergebnis enthält den vorzeichenlosen Integerwert im Bereich von 0 bis 255, die oberen Bytes des Ergebnisses werden mit Nullen aufgefüllt.

Eingang

Data (ANY) alle einfachen und abgeleiteten Datentypen (ARRAYs, SDTs), die keine BOOL-Daten enthalten: Byte-Daten, aus denen das Byte entnommen wird
iByteOffset (INT, DINT, UINT, UDINT): Byte-Offset relativ zum ersten Byte von Data #, beginnend bei 0, muss größer oder gleich 0 sein

Ausgang

Unnamed output (INT, DINT, UINT, UDINT): Vorzeichenloser Integerwert im Bereich von 0 bis 255, wobei die oberen Bytes mit Nullen aufgefüllt werden

Anmerkungen

Bitte überprüfen Sie die Gültigkeit der Eingabedaten, da Control FPWIN Pro7 die Gültigkeit der Daten, auf die zugegriffen wird, nicht überprüft.

Anmerkung

Um die beste Leistung zu erzielen, verwenden Sie bitte so oft wie möglich konstante Eingabewerte!

Verwandte Themen

Umgekehrter Befehl: SET_USINT

Beispiel

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF INT:=[100,200,300,-400,501];
		iOffs: INT:=4;
	END_VAR

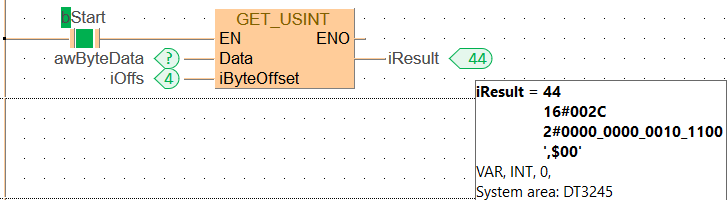

KOP-Rumpf

Wenn die Variable bStart auf TRUE gesetzt wird, wird die Funktion ausgeführt.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 7 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,4,3,6,5,);
B(B_F,E_GET_USINT!,,11,2,19,7,,?DEN?dData?diByteOffset?AENO?c);
B(B_VARIN,,awByteData,9,4,11,6,);
B(B_VAROUT,,iResult,19,4,21,6,);
B(B_VARIN,,iOffs,9,5,11,7,);
L(1,0,1,7);
L(1,4,4,4);
L(6,4,11,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

if (bSTart) then
	GET_USINT(Data := awByteData, iByteOffset := iOffs);
end_if;
