PulseOutput_Center_FB

Interpolación circular (centro del círculo)

Se envían pulsos por dos canales según los parámetros especificados en el bloque de función y en la DUT, de forma que el recorrido a la posición destino forma un arco. El radio del círculo se calcula especificando el centro del círculo y el punto destino. Se envían pulsos desde el canal especificado si la bandera de control para ese canal es FALSE y la condición de ejecución es TRUE.

Parámetros

Entrada

bExecute (BOOL)

Activa el bloque de función (con trigger permanente)

bAbsolute (BOOL)

Control de posicionamiento absoluto = TRUE, Control de posición incremental = FALSE

bReverse (BOOL)
  • TRUE=Sentido de giro: hacia atrás

    Desde el canal 0 (eje x) al canal 2 (eje y) (para un movimiento en sentido de las agujas del reloj en ambos canales)
  • FALSE=Sentido de giro: hacia adelante

    Desde el canal 2 (eje-y) al canal 0 (eje-x) (para un desplazamiento en dirección positiva en ambos canales)
diTargetSpeed (DINT)

Velocidad máxima: Velocidad compuesta en dos ejes = 100–20000 (100Hz–20kHz)

diTargetValue_X (DINT)

valor de preselección eje X [pulsos]: -8388608–8388607

diTargetValue_Y (DINT)

Valor de preselección eje Y [pulsos]: -8388608–8388607

diCenterValue_X (DINT)

Centro del círculo eje X [pulsos]: -8388608–8388607

diCenterValue_Y (DINT)

Centro del círculo eje Y [pulsos]: -8388608–8388607

dutChannelConfiguration_X_Y

DUT predefinida del sistema para la configuración del canal: PulseOutput_Channel_Configuration_DUT

Canal: 0, 2

Salida

bError (BOOL)

TRUE si un valor aplicado no es válido. Se detiene la ejecución del bloque de función.

diRadius (DINT)

Radio [pulsos]

Observaciones

Esta instrucción forma parte de las instrucciones Tool de salida de pulsos. Para obtener información más detallada sobre las instrucciones que utiliza internamente, consultar la: F176_PulseOutput_Center

Utilizar PulseInfo_IsActive para comprobar si la bandera de control del canal seleccionado está a FALSE.

Ejemplo

DUT

Con un Tipo de Datos Estructurados (DUT) se puede definir un tipo de dato compuesto por otros tipos de datos. Una DUT se define primero en el repositorio de DUTs y, seguidamente, se procesa como los tipos de datos estándar (BOOL, INT, etc.) en la lista de variables globales o la cabecera de la POU.

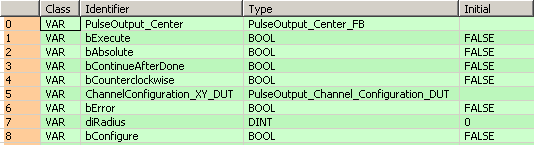

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU.Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

	VAR
		PulseOutput_Center: PulseOutput_Center_FB;
		bExecute: BOOL:=FALSE;
		bAbsolute: BOOL:=FALSE;
		bContinueAfterDone: BOOL:=FALSE;
		bCounterclockwise: BOOL:=FALSE;
		ChannelConfiguration_X_DUT: PulseOutput_Channel_Configuration_DUT;
		bError: BOOL:=FALSE;
		diRadius: DINT:=0;
		bConfigure: BOOL:=FALSE;
	END_VAR

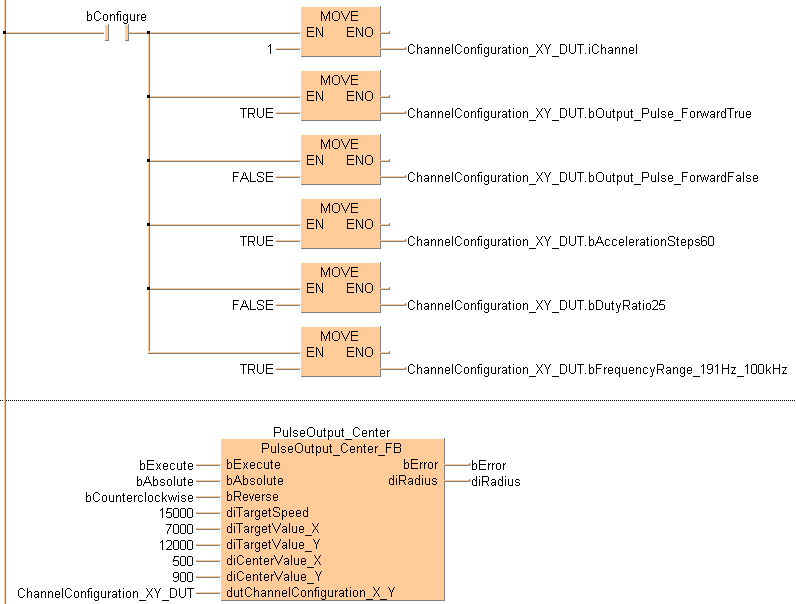

Cuerpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 25 ;
        NETWORK_BODY
B(B_CONTACT,,bConfigure,7,1,9,3,);
B(B_F,E_MOVE!,,19,0,25,4,,?DEN?D?AENO?C);
B(B_VARIN,,1,17,2,19,4,);
B(B_F,E_MOVE!,,19,8,25,12,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,17,10,19,12,);
B(B_VAROUT,,ChannelConfiguration_X_DUT.bOutput_Pulse_SignReverse,25,10,27,12,);
B(B_F,E_MOVE!,,19,12,25,16,,?DEN?D?AENO?C);
B(B_F,E_MOVE!,,19,4,25,8,,?DEN?D?AENO?C);
B(B_VARIN,,TRUE,17,6,19,8,);
B(B_VAROUT,,ChannelConfiguration_X_DUT.bOutput_Pulse_SignForward,25,6,27,8,);
B(B_VARIN,,TRUE,17,14,19,16,);
B(B_VAROUT,,ChannelConfiguration_X_DUT.iChannel,25,2,27,4,);
B(B_F,E_MOVE!,,19,16,25,20,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,17,18,19,20,);
B(B_VAROUT,,ChannelConfiguration_X_DUT.bDutyRatio25,25,18,27,20,);
B(B_F,E_MOVE!,,19,20,25,24,,?DEN?D?AENO?C);
B(B_VAROUT,,ChannelConfiguration_X_DUT.bAccelerationSteps60,25,14,27,16,);
B(B_VAROUT,,ChannelConfiguration_X_DUT.bFrequencyRange_191Hz_100kHz,25,22,27,24,);
B(B_VARIN,,TRUE,17,22,19,24,);
L(1,2,7,2);
L(10,2,10,6);
L(10,6,19,6);
L(9,2,10,2);
L(10,2,19,2);
L(10,10,19,10);
L(10,10,10,14);
L(10,6,10,10);
L(10,14,19,14);
L(10,14,10,18);
L(10,18,19,18);
L(10,18,10,22);
L(10,22,19,22);
L(1,0,1,25);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 13 ;
        NETWORK_BODY
B(B_FB,PulseOutput_Center_FB!,PulseOutput_Center,14,1,28,13,,?BbExecute?BbAbsolute?BbContinueAfterDone?BbCounterclockwise?BdiTargetSpeed?BdiTargetValue_X?BdiTargetValue_Y?BdiCenterValue_X?BdiCenterValue_Y?BdutChannelConfiguration_X?AbError?AdiRadius);
B(B_VARIN,,bExecute,12,2,14,4,);
B(B_VARIN,,bAbsolute,12,3,14,5,);
B(B_VARIN,,bContinueAfterDone,12,4,14,6,);
B(B_VARIN,,bCounterclockwise,12,5,14,7,);
B(B_VARIN,,15000,12,6,14,8,);
B(B_VARIN,,7000,12,7,14,9,);
B(B_VARIN,,12000,12,8,14,10,);
B(B_VARIN,,500,12,9,14,11,);
B(B_VARIN,,900,12,10,14,12,);
B(B_VARIN,,ChannelConfiguration_X_DUT,12,11,14,13,);
B(B_VAROUT,,bError,28,2,30,4,);
B(B_VAROUT,,diRadius,28,3,30,5,);
L(1,0,1,13);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

(* Used DUT parameters *)
ChannelConfiguration_XY_DUT.iChannel := 1;
ChannelConfiguration_XY_DUT.bOutput_Pulse_ForwardTrue := TRUE;
ChannelConfiguration_XY_DUT.bOutput_Pulse_ForwardFalse := FALSE;
ChannelConfiguration_XY_DUT.bAccelerationSteps60 := FALSE;
ChannelConfiguration_XY_DUT.bDutyRatio25 := TRUE;
ChannelConfiguration_XY_DUT.bFrequencyRange_191Hz_100kHz := TRUE;
ChannelConfiguration_XY_DUT.bExecuteInInterruptProgram := FALSE;
(* FB *)
PulseOutput_Center(bExecute := bExecute,
           bAbsolute := bAbsolute,
           bContinueAfterDone := bContinueAfterDone,
           bCounterclockwise := bCounterclockwise,
           diTargetSpeed := 15000,
           diTargetValue_X := 7000,
           diTargetValue_Y := 12000,
           diCenterValue_X := 500,
           diCenterValue_Y := 900,
           dutChannelConfiguration_X_Y := ChannelConfiguration_XY_DUT,
           bError => bError,
           diRadius => diRadius);
