PulseOutput_Trapezoidal_FB

Control trapezoidal

Esta instrucción ejecuta de forma automática un control trapezoidal según los parámetros especificados en el bloque de función y en la DUT especificada. Se envían pulsos desde el canal especificado si la bandera de control para ese canal es FALSE y la condición de ejecución es TRUE.

Parámetros

Entrada

bExecute (BOOL)

FP-SIGMA, FP-X, FP0, F168_PulseOutput_Trapezoidal: Solamente en el flanco del trigger

F171_PulseOutput_Trapezoidal: La condición de ejecución puede ser en el flanco del trigger o permanente si es necesario cambiar la velocidad.

bAbsoluteValueControl (BOOL)

Control de posicionamiento absoluto = TRUE, Control de posición incremental = FALSE

diInitialAndFinalSpeed (DINT)

Velocidad inicial y final: Establecer este valor conforme al rango de frecuencias seleccionado en PulseOutput_Channel_Configuration_DUT:

FPS, FP-X: 1–9800 (1,5Hz–9,8kHz)

48–100000 (48Hz–100kHz)

191–100000 (191–100kHz)

F171_PulseOutput_Trapezoidal: 1–50000 (1Hz–50kHz)

FP0, F168_PulseOutput_Trapezoidal: 40–5000 (40Hz–5kHz)

diTargetSpeed (DINT)

Velocidad máxima: Establecer este valor conforme al rango de frecuencias seleccionado en PulseOutput_Channel_Configuration_DUT:

FPS, FP-X: 1–9800 (1,5Hz–9,8kHz)

48–100000 (48Hz–100kHz)

191–100000 (191–100kHz)

F171_PulseOutput_Trapezoidal: 1–50000 (1Hz–50kHz)

FP0, F168_PulseOutput_Trapezoidal: 40–5000 (40Hz–5kHz)

diAccelerationTime (DINT)

Tiempo de aceleración/deceleración (FPS, FP-X):

En 30 intervalos: 30ms–32760ms (especificar 30 intervalos)

En 60 intervalos: 60ms–32760ms (especificar 60 intervalos)

Tiempo de aceleración/deceleración (FP0, F168_PulseOutput_Trapezoidal): 30ms–32760ms

Tiempo de aceleración (F171_PulseOutput_Trapezoidal): 1ms–32760ms

diDecelerationTime (DINT)

Tiempo de deceleración (F171_PulseOutput_Trapezoidal): 1ms–32760ms

diTargetValue (DINT)

Valor de preselección:[pulsos]: -2147483648–2147483647

dutChannelConfigurationDUT predefinida del sistema para la configuración del canal: PulseOutput_Channel_Configuration_DUT

Salida

bError (BOOL)

TRUE si un valor aplicado no es válido. Se detiene la ejecución del bloque de función.

Observaciones

Esta instrucción forma parte de las instrucciones Tool de salida de pulsos. Para obtener información más detallada sobre las instrucciones que utiliza internamente, consultar la:

  • FPS, FP-X: F171_PulseOutput_Trapezoidal

  • FP0: F168_PulseOutput_Trapezoidal

Utilizar PulseInfo_IsActive para comprobar si la bandera de control del canal seleccionado está a FALSE.

Ejemplo

DUT

Con un Tipo de Datos Estructurados (DUT) se puede definir un tipo de dato compuesto por otros tipos de datos. Una DUT se define primero en el repositorio de DUTs y, seguidamente, se procesa como los tipos de datos estándar (BOOL, INT, etc.) en la lista de variables globales o la cabecera de la POU.

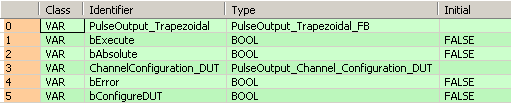

Cabecera de la POU

Todas las variables de entrada y de salida utilizadas para la programación de esta función han sido declaradas en la Cabecera de la POU.Se utiliza la misma cabecera de la POU para todos los lenguajes de programación.

Cuerpo de la POU

	VAR
		PulseOutput_Trapezoidal: PulseOutput_Trapezoidal_FB;
		bExecute: BOOL:=FALSE;
		bAbsolute: BOOL:=FALSE;
		ChannelConfiguration_DUT: PulseOutput_Channel_Configuration_DUT;
		bError: BOOL:=FALSE;
		bConfigureDUT: BOOL:=FALSE;
	END_VAR

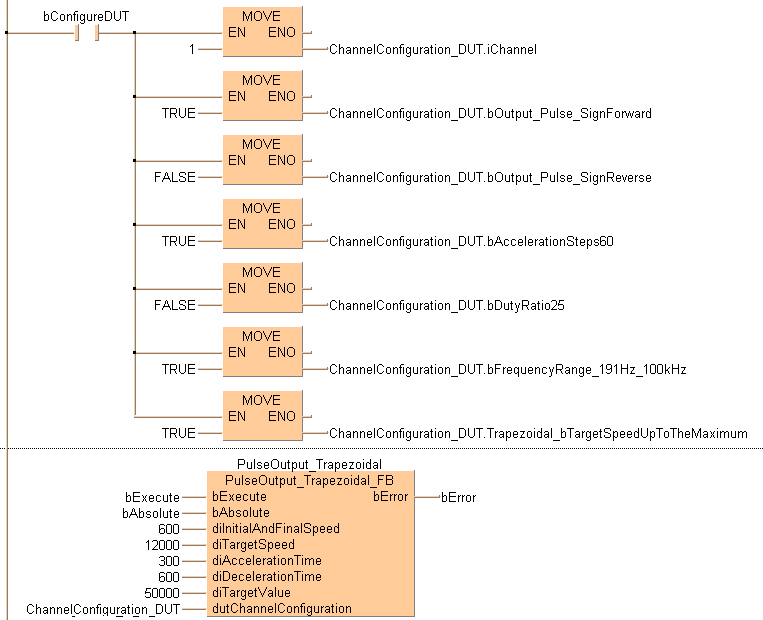

Cuerpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 28 ;
        NETWORK_BODY
B(B_CONTACT,,bConfigureDUT,5,1,7,3,);
B(B_F,E_MOVE!,,14,0,20,4,,?DEN?D?AENO?C);
B(B_VARIN,,1,12,2,14,4,);
B(B_F,E_MOVE!,,14,8,20,12,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,12,10,14,12,);
B(B_VAROUT,,ChannelConfiguration_DUT.bOutput_Pulse_SignReverse,20,10,22,12,);
B(B_F,E_MOVE!,,14,12,20,16,,?DEN?D?AENO?C);
B(B_F,E_MOVE!,,14,4,20,8,,?DEN?D?AENO?C);
B(B_VARIN,,TRUE,12,6,14,8,);
B(B_VAROUT,,ChannelConfiguration_DUT.bOutput_Pulse_SignForward,20,6,22,8,);
B(B_VARIN,,TRUE,12,14,14,16,);
B(B_VAROUT,,ChannelConfiguration_DUT.iChannel,20,2,22,4,);
B(B_F,E_MOVE!,,14,16,20,20,,?DEN?D?AENO?C);
B(B_VARIN,,FALSE,12,18,14,20,);
B(B_VAROUT,,ChannelConfiguration_DUT.bDutyRatio25,20,18,22,20,);
B(B_VAROUT,,ChannelConfiguration_DUT.bAccelerationSteps60,20,14,22,16,);
B(B_VAROUT,,ChannelConfiguration_DUT.bFrequencyRange_191Hz_100kHz,20,22,22,24,);
B(B_VARIN,,TRUE,12,22,14,24,);
B(B_F,E_MOVE!,,14,20,20,24,,?DEN?D?AENO?C);
B(B_F,E_MOVE!,,14,24,20,28,,?DEN?D?AENO?C);
B(B_VARIN,,TRUE,12,26,14,28,);
B(B_VAROUT,,ChannelConfiguration_DUT.Trapezoidal_bTargetSpeedUpToTheMaximum,20,26,22,28,);
L(9,18,14,18);
L(9,14,14,14);
L(9,10,14,10);
L(9,6,14,6);
L(9,2,9,18);
L(9,18,9,22);
L(9,22,14,22);
L(9,22,9,26);
L(9,26,14,26);
L(9,2,14,2);
L(7,2,9,2);
L(1,2,5,2);
L(1,0,1,28);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 11 ;
        NETWORK_BODY
B(B_FB,PulseOutput_Trapezoidal_FB!,PulseOutput_Trapezoidal,14,1,28,11,,?BbExecute?BbAbsolute?BdiInitialAndFinalSpeed?BdiTargetSpeed?BdiAccelerationTime?BdiDecelerationTime?BdiTargetValue?BdutChannelConfiguration?AbError);
B(B_VARIN,,bExecute,12,2,14,4,);
B(B_VARIN,,bAbsolute,12,3,14,5,);
B(B_VARIN,,600,12,4,14,6,);
B(B_VARIN,,12000,12,5,14,7,);
B(B_VARIN,,300,12,6,14,8,);
B(B_VARIN,,600,12,7,14,9,);
B(B_VARIN,,50000,12,8,14,10,);
B(B_VARIN,,ChannelConfiguration_DUT,12,9,14,11,);
B(B_VAROUT,,bError,28,2,30,4,);
L(1,0,1,11);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Cuerpo en ST

(* Used DUT parameters *)
ChannelConfiguration_DUT.iChannel := 1;
ChannelConfiguration_DUT.bOutput_Pulse_ForwardTrue := TRUE;
ChannelConfiguration_DUT.bOutput_Pulse_ForwardFalse := FALSE;
ChannelConfiguration_DUT.bAccelerationSteps60 := FALSE;
ChannelConfiguration_DUT.bDutyRatio25 := TRUE;
ChannelConfiguration_DUT.bFrequencyRange_191Hz_100kHz := TRUE;
ChannelConfiguration_DUT.Trapezoidal_bTargetSpeedUpToTheMaximum := TRUE;
ChannelConfiguration_DUT.bExecuteInInterrupt := FALSE;
(* FB *)
PulseOutput_Trapezoidal(bExecute := bExecute,
            bAbsolute := bAbsolute,
            diInitialAndFinalSpeed := 600,
            diTargetSpeed := 12000,
            diAccelerationTime := 300,
            diDecelerationTime := 600,
            diTargetValue := 50000,
            dutChannelConfiguration := ChannelConfiguration_DUT,
            bError => bError);
