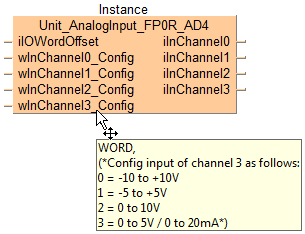

Unit_AnalogInput_FP0R_AD4

Function Block per leggere da un'unità FP0R-AD4.

Questo Function Block legge i valori digitali convertiti dai canali ingresso analogico dell'unità analogica. I valori digitali convertiti vengono salvati per canale nelle variabili di uscita da iInChannel0 a iInChannel3.

Anche i range di ingressi analogici sono impostati con questo Function Block.

Il numero di canali deve essere impostato con i DPI switch.

Parametri

Ingresso

iIOWordOffset (INT)

Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.

Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3

Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.

Posizione unità relativamente all'adattatore	Posizione adattatore relativamente alla CPU
Posizione unità relativamente all'adattatore	1a unità	2a unità	3a unità	4a unità	5a unità	6a unità	7a unità	8a unità
1a unità	30	40	50	60	70	80	90	100
2a unità	32	42	52	62	72	82	92	102
3a unità	34	44	54	64	74	84	94	104

Da wInChannel0_Config a wInChannel3_Config (WORD)

Impostare il range di tensione o corrente per il canale di ingresso analogico.

Valori:

0: Da -10 a +10V
1: Da -5 a +5V
2: da 0 a 10V
3: da 0 a 5V, da 0 a 20mA (a seconda del metodo di cablaggio)

Uscita

Da iChannel0 a iChannel3 (INT)

Restituisce i dati digitali convertiti dall'unità analogica per canale.

Valori:

Per -10 a +10V, da -5 a +5V: Da -8000 a +8000
Per 0 a 10V, da 0 a 5 V, da 0 a 20mA: Da 0 a 16000

Impostazioni DIP switch

I DIP switch 1 e 2 devono essere ON per utilizzare la modalità 14-bit. DIP switch 3 e 4 servono per impostare il numero di canali e DIP switch 5 serve per attivare o disattivare il calcolo della media.

Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.

Numero di canali:

	2 (0 e 1)	4 (da 0 a 3)

Media ingresso:

Nessuna media: Il dato di conversione viene impostato per l'area del punto di contatto di ingresso specificata per ogni conversione A/D, su ogni canale.

Media: Su ogni canale, per ogni conversione A/D, vengono esclusi i valori massimo e minimo derivanti dai dati delle ultime dieci volte, viene calcolata una media dei dati delle altre otto volte e viene impostato il risultato.

	Nessuna media	Media

Cablaggio ingressi

Ingresso tensione	Ingresso corrente
Collegare il termoregolatore di ingresso tra il terminale V e COM.	Collegare i terminali V e I. Collegare il termoregolatore di ingresso tra il ponte e il terminale COM.

Caratteristiche di conversione

Da -10V a +10V DC in ingresso		Da -5V a +5V DC in ingresso		Da 0V a 5V DC in ingresso
Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	8000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

Da 0V a 10V DC in ingresso		Da 0mA a 20mA in ingresso
Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico
0	0,0V	0	0,0mA
4000	2,5V	3200	4,0mA
8000	5,0V	6400	8,0mA
12000	7,5V	9600	12,0mA
16000	10,0V	12800	16,0mA
		16000	20,0mA

Tip

Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

FP0R Analog I/O Unit User's Manual

Argomenti correlati

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

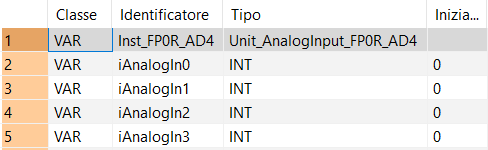

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

VAR
	Inst_FP0R_AD4: Unit_AnalogInput_FP0R_AD4;
	iAnalogIn0: INT:=0;
	iAnalogIn1: INT:=0;
	iAnalogIn2: INT:=0;
	iAnalogIn3: INT:=0;
END_VAR

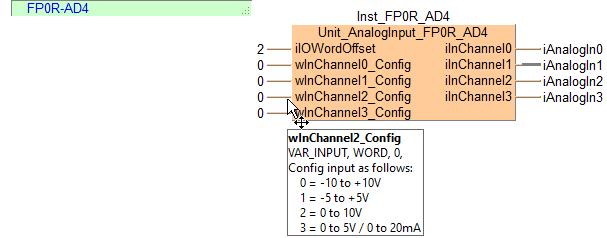

Corpo LD

Utilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_COMMENT,,FP0R-AD4,2,0,17,1,);
B(B_FB,Unit_AnalogInput_FP0R_AD4!,Inst_FP0R_AD4,19,1,34,8,,?BiIOWordOffset?BwInChannel0_Config?BwInChannel1_Config?BwInChannel2_Config?BwInChannel3_Config?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,iAnalogIn0,34,2,36,4,);
B(B_VARIN,,0,17,3,19,5,);
B(B_VAROUT,,iAnalogIn1,34,3,36,5,);
B(B_VARIN,,0,17,4,19,6,);
B(B_VAROUT,,iAnalogIn2,34,4,36,6,);
B(B_VARIN,,0,17,5,19,7,);
B(B_VAROUT,,iAnalogIn3,34,5,36,7,);
B(B_VARIN,,0,17,6,19,8,);
L(1,0,1,8);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Inst_FP0R_AD4(iIOWordOffset := 2,
	wInChannel0_Config := 0,
	wInChannel1_Config := 0,
	wInChannel2_Config := 0,
	wInChannel3_Config := 0,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);
