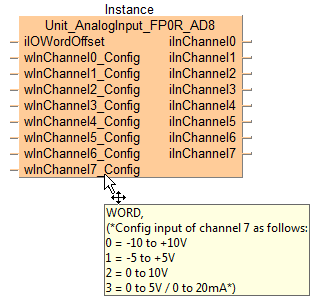

Unit_AnalogInput_FP0R_AD8Function Block per leggere da un'unità FP0R-AD8.
Questo Function Block legge i valori digitali convertiti dai canali ingresso analogico dell'unità analogica. I valori digitali convertiti dall'unità analogica vengono salvati per canale nelle variabili di uscita da iInChannel0 a iInChannel7.
Anche i range di ingressi analogici sono impostati con questo Function Block.
Il numero di canali deve essere impostato con i DPI switch.
Ingresso
Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.
Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3
Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.
Posizione unità relativamente all'adattatore |
Posizione adattatore relativamente alla CPU |
|||||||
|---|---|---|---|---|---|---|---|---|
1a unità |
2a unità |
3a unità |
4a unità |
5a unità |
6a unità |
7a unità |
8a unità |
|
1a unità |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
2a unità |
32 |
42 |
52 |
62 |
72 |
82 |
92 |
102 |
3a unità |
34 |
44 |
54 |
64 |
74 |
84 |
94 |
104 |
Impostare il range di tensione o corrente per il canale di ingresso analogico.
Uscita
Restituisce i dati digitali convertiti dall'unità analogica per canale.
I DIP switch 1 e 2 devono essere ON per utilizzare la modalità 14-bit. DIP switch 3 e 4 servono per impostare il numero di canali e DIP switch 5 serve per attivare o disattivare il calcolo della media.
Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.
2 (0 e 1) |
4 (da 0 a 3) |
6 (da 0 a 5) |
8 (da 0 a 7) |
|
|---|---|---|---|---|
 |
 |
 |
 |
 |
Nessuna media: Il dato di conversione viene impostato per l'area del punto di contatto di ingresso specificata per ogni conversione A/D, su ogni canale.
Media: Su ogni canale, per ogni conversione A/D, vengono esclusi i valori massimo e minimo derivanti dai dati delle ultime dieci volte, viene calcolata una media dei dati delle altre otto volte e viene impostato il risultato.
Nessuna media |
Media |
|
|---|---|---|
|
 |
 |
Ingresso tensione |
Ingresso corrente |
|---|---|
 Collegare il termoregolatore di ingresso tra il terminale V e COM. |
 Collegare i terminali V e I. Collegare il termoregolatore di ingresso tra il ponte e il terminale COM. |
Da -10V a +10V DC in ingresso |
Da -5V a +5V DC in ingresso |
Da 0V a 5V DC in ingresso |
|||
|---|---|---|---|---|---|
Valore digitale (INT) |
Valore analogico |
Valore digitale (INT) |
Valore analogico |
Valore digitale (INT) |
Valore analogico |
-8000 |
-10V |
-8000 |
-5V |
0 |
0,0V |
-4000 |
-5V |
-4000 |
-2,5V |
4000 |
1,25V |
0 |
0V |
0 |
0V |
8000 |
2,5V |
+4000 |
+5V |
+4000 |
+2,5V |
8000 |
3,75V |
+8000 |
+10V |
+8000 |
+5V |
16000 |
5,0V |
Da 0V a 10V DC in ingresso |
Da 0mA a 20mA in ingresso |
||
|---|---|---|---|
Valore digitale (INT) |
Valore analogico |
Valore digitale (INT) |
Valore analogico |
0 |
0,0V |
0 |
0,0mA |
4000 |
2,5V |
3200 |
4,0mA |
8000 |
5,0V |
6400 |
8,0mA |
12000 |
7,5V |
9600 |
12,0mA |
16000 |
10,0V |
12800 |
16,0mA |
16000 |
20,0mA |
||
Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

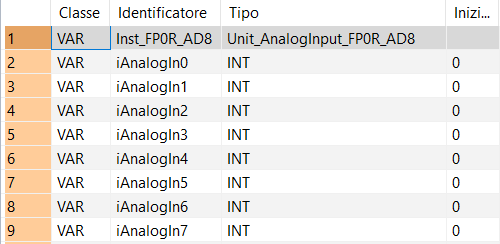

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.
VAR
Inst_FP0R_AD8: Unit_AnalogInput_FP0R_AD8;
iAnalogIn0: INT:=0;
iAnalogIn1: INT:=0;
iAnalogIn2: INT:=0;
iAnalogIn3: INT:=0;
iAnalogIn4: INT:=0;
iAnalogIn5: INT:=0;
iAnalogIn6: INT:=0;
iAnalogIn7: INT:=0;
END_VARUtilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

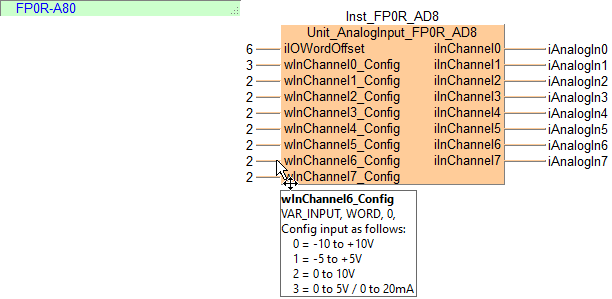

BODY
WORKSPACE
NETWORK_LIST_TYPE := NWTYPELD ;
END_WORKSPACE
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 12 ;
NETWORK_BODY
B(B_COMMENT,,FP0R-A80,2,0,17,1,);
B(B_VARIN,,6,17,2,19,4,);
B(B_FB,Unit_AnalogInput_FP0R_AD8!,Inst_FP0R_AD8,19,1,34,12,,?BiIOWordOffset?BwInChannel0_Config?BwInChannel1_Config?BwInChannel2_Config?BwInChannel3_Config?BwInChannel4_Config?BwInChannel5_Config?BwInChannel6_Config?BwInChannel7_Config?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3?CiInChannel4?CiInChannel5?CiInChannel6?CiInChannel7);
B(B_VAROUT,,iAnalogIn0,35,2,37,4,);
B(B_VARIN,,3,17,3,19,5,);
B(B_VAROUT,,iAnalogIn1,35,3,37,5,);
B(B_VARIN,,2,17,4,19,6,);
B(B_VAROUT,,iAnalogIn2,35,4,37,6,);
B(B_VARIN,,2,17,5,19,7,);
B(B_VAROUT,,iAnalogIn3,35,5,37,7,);
B(B_VARIN,,2,17,6,19,8,);
B(B_VAROUT,,iAnalogIn4,35,6,37,8,);
B(B_VARIN,,2,17,7,19,9,);
B(B_VAROUT,,iAnalogIn5,35,7,37,9,);
B(B_VARIN,,2,17,8,19,10,);
B(B_VAROUT,,iAnalogIn6,35,8,37,10,);
B(B_VARIN,,2,17,9,19,11,);
B(B_VAROUT,,iAnalogIn7,35,9,37,11,);
B(B_VARIN,,2,17,10,19,12,);
L(1,0,1,12);
L(34,3,35,3);
L(34,4,35,4);
L(34,5,35,5);
L(34,6,35,6);
L(34,7,35,7);
L(34,8,35,8);
L(34,9,35,9);
L(34,10,35,10);
END_NETWORK_BODY
END_NET_WORK
END_BODYInst_FP0R_AD8(iIOWordOffset := 6,
wInChannel0_Config := 3,
wInChannel1_Config := 2,
wInChannel2_Config := 2,
wInChannel3_Config := 2,
wInChannel4_Config := 2,
wInChannel5_Config := 2,
wInChannel6_Config := 2,
wInChannel7_Config := 2,
iInChannel0 => iAnalogIn0,
iInChannel1 => iAnalogIn1,
iInChannel2 => iAnalogIn2,
iInChannel3 => iAnalogIn3,
iInChannel4 => iAnalogIn4,
iInChannel5 => iAnalogIn5,
iInChannel6 => iAnalogIn6,
iInChannel7 => iAnalogIn7);
