ROL

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		source_register: WORD:=0;
		target_register: WORD:=0;
	END_VAR

In questo esempio vengono utilizzate variabili. Potete anche utilizzare una costante per la variabile di ingresso.

Corpo LD

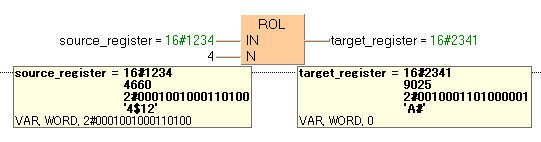

Gli ultimi N bit (qui 4) di source_register vengono ruotati a sinistra. Il risultato viene scritto in target_register.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_F,ROL!,Instance,9,1,14,5,,?DIN?DN?C);
B(B_VARIN,,source_register,7,2,9,4,);
B(B_VARIN,,4,7,3,9,5,);
B(B_VAROUT,,target_register,14,2,16,4,);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo IL
