FP_BCD_TO_ASCII

BCD -> conversione ASCII

Questa istruzione FP converte il codice BCD ins1 in codice ASCII se il trigger EN è TRUE. s2_Control specifica il numero di byte da convertire e la direzione di conversione.

Il risultato viene memorizzato nell'area specificata da d_Start. Il codice ASCII richiede 8 bit (1 byte) per esprimere 1 carattere BCD. Dopo la conversione in ASCII, la lunghezza del dato sarà quindi doppia rispetto alla lunghezza del dato source.

Parametri

Ingresso

s1 (WORD, DWORD): Codice BCD
s2_Control (WORD): Numero di byte e direzione di conversione

Uscita

d_Start (WORD, INT, UINT): Indirizzo iniziale dell'area dati per i risultati. La dimensione è n_Bits * 2 word.

Note

Specificazione del codice di controllo s2_Control

(1) dimensione dato da convertire:
16 bit: 1–2 byte da convertire

32 bit: 1–4 byte da convertire
(2) sempre 0
(3) direzione di conversione:
0: avanti

1: inverso

I due caratteri che creano un byte vengono scambiati una volta memorizzati. I due byte vengono convertiti come un segmento di dati.

Direzione in avanti:
Direzione inversa:

Codici ASCII HEX per esprimere caratteri BCD:

Caratteri BCD	Codice ASCII HEX
0123456789	16#3016#31 16#32 16#33 16#34 16#35 16#36 16#37 16#38 16#39

Flag di errore

sys_bIsOperationErrorHold (passa a TRUE e resta TRUE)

se l'area specificata utilizzando il registro indice eccede il limite.
se il dato specificato da s1_Start non è un dato BCD
se il numero di byte specificato da s2_Control è maggiore rispetto all'area specificata da s1_Start
se il risultato di conversione è maggiore rispetto all'area dati specificata da d_Start
se s2_Control = 0
se la direzione di conversione è fuori intervallo
se il numero di byte specificato in s2_Control è maggiore di 4

sys_bIsOperationErrorNonHold (passa a TRUE per una scansione)

se l'area specificata utilizzando il registro indice eccede il limite.
se il dato specificato da s1_Start non è un dato BCD
se il numero di byte specificato da s2_Control è maggiore rispetto all'area specificata da s1_Start
se il risultato di conversione è maggiore rispetto all'area dati specificata da d_Start
se s2_Control = 0
se la direzione di conversione è fuori intervallo
se il numero di byte specificato in s2_Control è maggiore di 4

Esempio dato a 16 bit, direzione in avanti, 2 byte (caratteri)

	Offset	Caratteri BCD			Offset	Codici ASCII convertiti	Equivalente BCD
s1	0	16#1234	Þ	d_Start	0	16#3433	43
s2_Control		16#0002				16#3231	21

Esempio dato a 16 bit, direzione inversa, 2 byte (caratteri)

	Offset	Caratteri BCD			Offset	Codici ASCII convertiti	Equivalente BCD
s1	0	16#1234	Þ	d_Start	0	16#3231	21
s2_Control		16#1002				16#3433	43

Esempio dato a 32 bit, direzione in avanti, 4 byte (caratteri)

	Offset	Caratteri BCD			Offset	Codici ASCII convertiti	Equivalente BCD
s1	0	16#5678	Þ	d_Start	0	16#3837	87
	1	16#1234			1	16#3635	65
s2_Control		16#0004				16#3433	43
						16#3231	21

Esempio dato a 32 bit, direzione inversa, 4 byte (caratteri)

	Offset	Caratteri BCD			Offset	Codici ASCII convertiti	Equivalente BCD
s1	0	16#5678	Þ	d_Start	0	16#3231	21
	1	16#1234			1	16#3433	43
s2_Control		16#1004				16#3635	65
						16#3837	87

Argomenti correlati

Dati BCD

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		bStart: BOOL:=FALSE;
		wInput: WORD:=16#1234;
		awResult: ARRAY [0..2] OF WORD:=[3(0)];
	END_VAR

Corpo del POU

Quando la variabile bStart è impostata su TRUE, la funzione viene eseguita. Due byte da s1_Start vengono convertiti in un valore ASCII in direzione inversa.

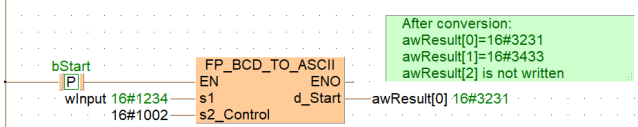

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_COMMENT,,After conversion: ø^awResult[0]=16#3231ø^awResult[1]=16#3433ø^awResult[2] is not written,24,1,39,5,);
B(B_CONTACT,,bStart,4,4,6,6,R);
B(B_F,FP_BCD_TO_ASCII!,,12,3,22,8,,?DEN?D@'s1'?Ds2_Control?AENO?Cd_Start);
B(B_VARIN,,wInput,10,5,12,7,);
B(B_VAROUT,,awResult[0],22,5,24,7,);
B(B_VARIN,,16#1002,10,6,12,8,);
L(1,0,1,8);
L(1,5,4,5);
L(6,5,12,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

If (DF(bStart)) Then
    FP_BCD_TO_ASCII(s1 := wInput, s2_Control := 16#1002,
                    d_Start => awResult[0]);
            (* After conversion:
			awResult[0]=16#3231
			awResult[1]=16#3433
			awResult[2] is not written *)

End_if;
