Unit_AnalogInOut_FP0_A21

Funzione da scrivere e leggere da un'unità FP0-A21.

Questa funzione scrive i dati digitali sul canale di uscita analogica dell'unità analogica e legge il dato digitale convertito dai relativi canali ingresso analogico. I valori digitali da convertire e restituire come valori analogici vengono specificati in iOutChannel. I valori digitali convertiti dall'unità analogica vengono salvati per canale nelle variabili di uscita iInChannel0 e iInChannel1.

I range di valori analogici devono essere impostati con i DPI switch.

Parametri

Ingresso

iIOWordOffset (INT)

Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.

Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3

Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.

Posizione unità relativamente all'adattatore

Posizione adattatore relativamente alla CPU

1a unità

2a unità

3a unità

4a unità

5a unità

6a unità

7a unità

8a unità

1a unità

30

40

50

60

70

80

90

100

2a unità

32

42

52

62

72

82

92

102

3a unità

34

44

54

64

74

84

94

104

 

iOutChannel (INT)

Impostare il valore digitale da convertire e restituire tramite l'unità analogica.

Valori:
  • Per -10,0 a +10,0V: Da -2000 a +2000
  • Per 0,0 a 20,0mA: Da 0 a 4000

Uscita

iInChannel0, iInChannel1 (INT)

Restituisce i dati digitali convertiti dall'unità analogica per canale.

Valori:
  • Da 0 a 5V, da 0 a 20mA: Da 0 a 4000 (a seconda del metodo di cablaggio)
  • Per -10 a +10V, da -100 a 100mV: Da -2000 a +2000
  • Per 25 a 1000°C: Da 25 a 1000
  • Per 0 a -100°C: Da 0 a -100

Impostazioni degli interruttori DIP

Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.

Range di ingresso e media:

Nessuna media: Il dato di conversione viene impostato per l'area del punto di contatto di ingresso specificata per ogni conversione A/D, su ogni canale.

Media: Su ogni canale, per ogni conversione A/D, vengono esclusi i valori massimo e minimo derivanti dai dati delle ultime dieci volte, viene calcolata una media dei dati delle altre otto volte e viene impostato il risultato.



Da 0 a 5V, da 0 a 20mA

Da -10 a +10V

Nessuna media

Media

Nessuna media

Media

 

Range ingresso termocoppia:

La media viene sempre eseguita per la termocoppia.

  • Tipo termocoppia K


    Da temperatura terminale fino a 1000°C

    Da -100°C fino alla temperatura terminale
  • Tipo termocoppia J


    Da temperatura terminale fino a 750°C

    Da -100°C fino alla temperatura terminale
  • Tipo termocoppia T


    Da temperatura terminale fino a 350°C

    Da -100°C fino alla temperatura terminale

 

Range uscite:


Da 0 a 20mA

Da -10 a +10V

Cablaggio ingressi

Ingresso tensione

Ingresso corrente

Collegare il termoregolatore di ingresso tra i terminali IN/V e IN/COM.

Collegare i terminali IN/V e IN/I. Collegare il termoregolatore di ingresso tra il ponte e il terminale IN/COM.

Ingresso termocoppia

Temperatura superiore alla temperatura terminale:

Collegare il terminale IN/V al lato (+) della termocoppia. Collegare il terminale IN/COM al lato (-) della termocoppia.

Temperatura inferiore alla temperatura terminale:

Collegare il terminale IN/V al lato (-) della termocoppia. Collegare il terminale IN/COM al lato (+) della termocoppia.

Cablaggio uscite

Uscita tensione

Uscita corrente

Collegare il termoregolatore di uscita tra i terminali OUT/V e OUT/COM.

Collegare il termoregolatore di uscita tra i terminali OUT/I e OUT/COM.

Caratteristiche di conversione

Da 0mA a 20mA in ingresso o in uscita

Da 0V a 5V DC in ingresso

-10V to 10V DC in ingresso o in uscita

Valore digitale (INT)

Valore analogico

Valore digitale (INT)

Valore analogico

Valore digitale (INT)

Valore analogico

0

0,0mA

0

0,0V

-2000

-10,0V

800

4,0mA

400

0,5V

-1500

-7,5V

1600

8,0mA

800

1,0V

-1000

-5,0V

2400

12,0mA

1200

1,5V

-500

-2,5V

3200

16,0mA

1600

2,0V

0

0,0V

4000

20,0mA

2000

2,5V

+500

+2,5V


2400

3,0V

+1000

+5,0V

2800

3,5V

+1500

+7,5V

3200

4,0V

+2000

+10,0V

3600

4,5V



4000

5,0V

Ingresso termocoppia:

Sopra la temperatura terminale

Sotto la temperatura terminale

Valore digitale (INT)

Valore analogico

Valore digitale (INT)

Valore analogico

25

25°C

0

0°C

250

250°C

-25

-25°C

350

350°C

-50

-50°C

500

500°C

-75

-75°C

750

750°C

-100

-100°C

1000

1000°C


Tip

Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

FP0-A21 Analog I/O Unit Technical Manual

Argomenti correlati

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Argomento principale: Istruzioni ingresso, uscita ed accesso unità

Esempio

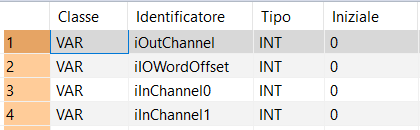

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		iOutChannel: INT:=0;
		iIOWordOffset: INT:=0;
		iInChannel0: INT:=0;
		iInChannel1: INT:=0;
	END_VAR

Corpo LD

Utilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_F,Unit_AnalogInOut_FP0_A21!,,25,1,38,5,,?DiIOWordOffset?DiOutChannel?CiInChannel0?CiInChannel1);
B(B_VARIN,,iOutChannel,23,3,25,5,);
B(B_VAROUT,,iInChannel0,38,2,40,4,);
B(B_VAROUT,,iInChannel1,38,3,40,5,);
B(B_VARIN,,1,3,2,5,4,);
B(B_F,ExpansionUnitNumberToIOWordOffset_FP0!,,5,1,25,4,,?DiExpansionUnitNumber?C);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Unit_AnalogInOut_FP0_A21(iIOWordOffset := iIOWordOffset,
                        iOutChannel := iOutChannel,
                        iInChannel0 => iInChannel0,
                        iInChannel1 => iInChannel1);
