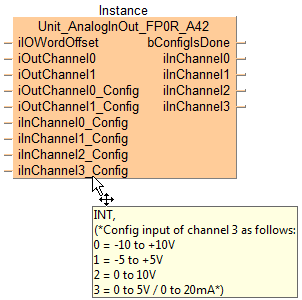

Unit_AnalogInOut_FP0R_A42

Function Block da scrivere e leggere da un'unità FP0R-A42.

Questa funzione scrive i valori digitali sui canali uscita analogica dell'unità analogica e legge il dato digitale convertito dai relativi canali ingresso analogico. I valori digitali da convertire e restituire come valori analogici vengono specificati in iOutChannel0 e iOutChannel1. I valori digitali convertiti dall'unità analogica vengono salvati per canale nelle variabili di uscita da iInChannel0 a iInChannel3.

Anche i range di ingressi e uscite analogici sono impostati con questo Function Block.

L'uscita in tensione o in corrente deve essere impostata con i DIP switch.

Parametri

Ingresso

iIOWordOffset (INT)

Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.

Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3

Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.

Posizione unità relativamente all'adattatore	Posizione adattatore relativamente alla CPU
Posizione unità relativamente all'adattatore	1a unità	2a unità	3a unità	4a unità	5a unità	6a unità	7a unità	8a unità
1a unità	30	40	50	60	70	80	90	100
2a unità	32	42	52	62	72	82	92	102
3a unità	34	44	54	64	74	84	94	104

iOutChannel0, iOutChannel1 (INT)

Impostare il valore digitale da convertire e restituire tramite l'unità analogica.

Valori:

Per -10 a +10V, da -5 a +5V: Da -8000 a +8000
Per 0 a 10V, da 0 a 5 V, da 0 a 20mA, da 4 a 20mA: Da 0 a 16000

iOutChannel0_Config, iOutChannel1_Config (INT)

Impostare il range di tensione o corrente per il canale di uscita analogica.

Valori:

0: Da -10 a +10V, da 0 a 20mA
1: Da -5 a +5V, da 4 a 20mA
2: da 0 a 10V
3: da 0 a 5V

iInChannel0_Config, iInChannel1_Config, iInChannel2_Config, iInChannel3_Config (INT)

Impostare il range di tensione o corrente per il canale di ingresso analogico.

Valori:

0: Da -10 a +10V
1: Da -5 a +5V
2: da 0 a 10V
3: da 0 a 5V, da 0 a 20mA (a seconda del metodo di cablaggio)

Uscita

bConfigIsDone (BOOL)

TRUE quando la configurazione I/O e la configurazione è completa e l'unità è pronta.

Da iInChannel0 a iInChannel3 (INT)

Restituisce i dati digitali convertiti dall'unità analogica per canale.

Valori:

Per -10 a +10V, da -5 a +5V: Da -8000 a +8000
Per 0 a 10V, da 0 a 5 V, da 0 a 20mA, da 4 a 20mA: Da 0 a 16000

Impostazioni degli interruttori DIP

I DIP switch 1 e 2 devono essere ON per utilizzare la modalità 14-bit. DIP switch 3 serve per impostare l'uscita in tensione o in corrente per il canale 0, DIP switch 4 serve per impostare l'uscita in tensione o in corrente per il canale 1 e DIP switch 5 serve per attivare o disattivare il calcolo della media.

Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.

Uscita in tensione o in corrente:

	Canale 0		Canale 1
	Uscita tensione	Uscita corrente	Uscita tensione	Uscita corrente

Media ingresso:

Nessuna media: Il dato di conversione viene impostato per l'area del punto di contatto di ingresso specificata per ogni conversione A/D, su ogni canale.

Media: Su ogni canale, per ogni conversione A/D, vengono esclusi i valori massimo e minimo derivanti dai dati delle ultime dieci volte, viene calcolata una media dei dati delle altre otto volte e viene impostato il risultato.

	Nessuna media	Media

Cablaggio ingressi

Gli esempi mostrano il cablaggio per i canali di ingresso 0 e 1 e per il canale di uscita 0.

Ingresso tensione	Ingresso corrente
Collegare il termoregolatore di ingresso tra i terminali IN/V e IN/COM.	Collegare i terminali IN/V e IN/I. Collegare il termoregolatore di ingresso tra il ponte e il terminale IN/COM.

Cablaggio uscite

Uscita tensione	Uscita corrente
Collegare il termoregolatore di uscita tra i terminali OUT/V e OUT/COM.	Collegare il termoregolatore di uscita tra i terminali OUT/I e OUT/COM.

Caratteristiche di conversione

-10V to +10V DC in ingresso o in uscita		-5V to +5V DC in ingresso o in uscita		0V to 5V DC in ingresso o in uscita
Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	12000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

0V to 10V DC in ingresso o in uscita		Da 0mA a 20mA in ingresso o in uscita		Da 4mA a 20mA in uscita
Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico
0	0,0V	0	0,0mA	0	4,0mA
4000	2,5V	3200	4,0mA	4000	8,0mA
8000	5,0V	6400	8,0mA	8000	12,0mA
12000	7,5V	9600	12,0mA	12000	16,0mA
16000	10,0V	12800	16,0mA	16000	20,0mA
		16000	20,0mA

Tip

Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

FP0R Analog I/O Unit User's Manual

Argomenti correlati

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

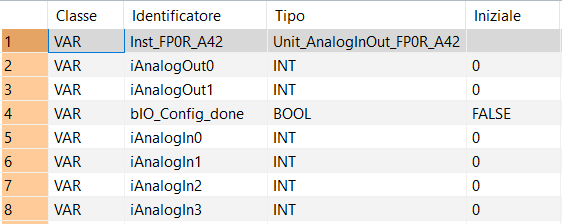

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

Inst_FP0R_A42(iIOWordOffset := 4,
	iOutChannel0 := iAnalogOut0,
	iOutChannel1 := iAnalogOut1,
	iOutChannel0_Config := 0,
	iOutChannel1_Config := 0,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	iInChannel2_Config := 0,
	iInChannel3_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);

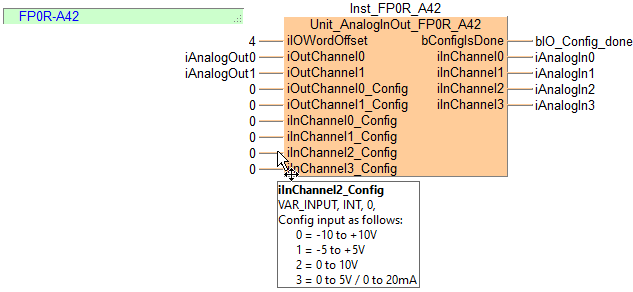

Corpo LD

Utilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 12 ;
        NETWORK_BODY
B(B_COMMENT,,FP0R-A42,2,1,17,2,);
B(B_FB,Unit_AnalogInOut_FP0R_A42!,Inst_FP0R_A42,19,1,34,12,,?BiIOWordOffset?BiOutChannel0?BiOutChannel1?BiOutChannel0_Config?BiOutChannel1_Config?BiInChannel0_Config?BiInChannel1_Config?BiInChannel2_Config?BiInChannel3_Config?CbConfigIsDone?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3);
B(B_VARIN,,4,17,2,19,4,);
B(B_VAROUT,,bIO_Config_done,34,2,36,4,);
B(B_VARIN,,iAnalogOut0,17,3,19,5,);
B(B_VAROUT,,iAnalogIn0,34,3,36,5,);
B(B_VARIN,,iAnalogOut1,17,4,19,6,);
B(B_VAROUT,,iAnalogIn1,34,4,36,6,);
B(B_VARIN,,0,17,5,19,7,);
B(B_VAROUT,,iAnalogIn2,34,5,36,7,);
B(B_VARIN,,0,17,6,19,8,);
B(B_VAROUT,,iAnalogIn3,34,6,36,8,);
B(B_VARIN,,0,17,7,19,9,);
B(B_VARIN,,0,17,8,19,10,);
B(B_VARIN,,0,17,9,19,11,);
B(B_VARIN,,0,17,10,19,12,);
L(1,0,1,12);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Inst_FP0R_A42(iIOWordOffset := 4,
	iOutChannel0 := iAnalogOut0,
	iOutChannel1 := iAnalogOut1,
	iOutChannel0_Config := 0,
	iOutChannel1_Config := 0,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	iInChannel2_Config := 0,
	iInChannel3_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);
