Unit_AnalogInput_FP0_RTD_REAL

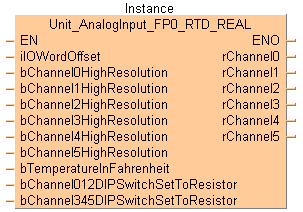

Function block per leggere da un'unità FP0-RTD6 (i valori digitali convertiti sono del tipo di dato REAL).

Questo Function Block legge i valori digitali convertiti dai canali ingresso analogico dell'unità analogica. I valori digitali convertiti dall'unità analogica vengono salvati per canale nelle variabili di uscita da rChannel0 a rChannel5.

Per la misurazione del dato di ingresso RTD è possibile utilizzare i seguenti dispositivi: Pt100 (secondo IEC751), Pt1000 (secondo IEC751), Ni1000 (secondo DIN43760) o una resistenza.

Il dispositivo di misurazione deve essere impostato con i DIP switch e nel Function Block.

Il ciclo di campionamento deve essere impostato con i DIP switch.

Parametri

Ingresso

iIOWordOffset (INT)

Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.

Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3

Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.

Posizione unità relativamente all'adattatore	Posizione adattatore relativamente alla CPU
Posizione unità relativamente all'adattatore	1a unità	2a unità	3a unità	4a unità	5a unità	6a unità	7a unità	8a unità
1a unità	30	40	50	60	70	80	90	100
2a unità	32	42	52	62	72	82	92	102
3a unità	34	44	54	64	74	84	94	104

Da bChannel0HighResolution a bChannel5HighResolution (BOOL)

Imposta la risoluzione del canale corrispondente.

Valori:

TRUE: Alta risoluzione (0,01K/0,01°F/0,1Ω)
FALSE: Bassa risoluzione (0,1K/0,1°F/1Ω)

Non modificare questo valore durante il runtime. Diversamente la conversione sarà inesatta di 1s..

bTemperatureInFahrenheit (BOOL)

Impostare l'unità di temperatura.

Valori:

TRUE: °F
FALSE: °C

bChannel012DIPSwitchSetToResistor, bChannel345DIPSwitchSetToResistor (BOOL)

Impostare il dispositivo RTD.

Valori:

TRUE: Resistenza
FALSE: Pt100, Pt1000, Ni1000

L'impostazione deve coincidere con le impostazioni degli interruttori DIP.

Uscita

Da rChannel0 a rChannel5 (REAL)

Restituisce i dati digitali convertiti dall'unità analogica per canale.

Esempio:

Termocoppia, bassa risoluzione: 20,12°C → 20,1 (valore misurazione fuori range: 819,1)
Termocoppia, alta risoluzione 20,12°C → 20,12 (valore misurazione fuori range: 81,91)
Resistenza, bassa risoluzione: 25W → 25 (valore misurazione fuori range: 16383)
Resistenza, alta risoluzione: 25,4W → 25,4 (valore misurazione fuori range: 1638,3)

NOTA

Tra l'accensione e il primo dato di conversione valido, il valore digitale sarà 8191 o 16383. Al momento della programmazione, assicuratevi di non utilizzare il dato ottenuto durante questo periodo.
Quando la RTD è rotta, il valore digitale cambia in 8191 o 16383. Al momento della programmazione, evitate qualsiasi rischio derivante da una RTD rotta. Una RTD rotta deve essere sostituita.

Impostazioni DIP switch

Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.

Dispositivo di misurazione, canale da 0 a 2

	Pt100	Pt1000	Ni1000	Resistenza

Dispositivo di misurazione, canale da 3 a 5

	Pt100	Pt1000	Ni1000	Resistenza

Ciclo di campionamento

	0,1s	1s

Cablaggio ingressi

Caratteristiche di conversione

Risoluzione: 0,1K/0,1F, 1Ω

Pt100		Pt1000
°C/°F		°C/°F
Valore analogico	Valore digitale	Valore analogico	Valore digitale
-200,0/-328,0	-2000/-3280	-200,0/-328,0	-2000/-3280
+500,0/+800,0	+5000/+8000	+300,0/+572,0	+3000/+5720

Ni1000		Resistenza
°C/°F		Ω
Valore analogico	Valore digitale	Valore analogico	Valore digitale
-30,0/-22,0	-300/-220	+20	+20
+150,0/+302,0	+1500/+3020	+2200	+2200

Risoluzione: 0,01K/0,01F, 0,1Ω

Pt100		Pt1000
°C/°F		°C/°F
Valore analogico	Valore digitale	Valore analogico	Valore digitale
-80,00/-80,00	-8000/-8000	-80,00/-80,00	-8000/-8000
+80,00/+80,00	+8000/+8000	+80,00/+80,00	+8000/+8000

Ni1000		Resistenza
°C/°F		Ω
Valore analogico	Valore digitale	Valore analogico	Valore digitale
-30,00/-22,00	-3000/-2200	+20,0	+200
+80,00/+80,00	+8000/+8000	+1630,0	+16300

Tip

Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

FP0 RTD Unit Technical Manual

Argomenti correlati

ExpansionUnitToIOWordOffset_FP0

ExpansionUnitToIOWordOffset_FPX_FP0

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

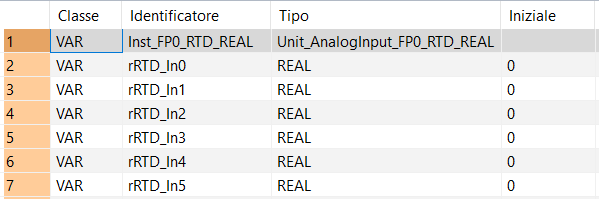

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

VAR
	Inst_FP0_RTD_REAL: Unit_AnalogInput_FP0_RTD_REAL;
	rRTD_In0: REAL:=0;
	rRTD_In1: REAL:=0;
	rRTD_In2: REAL:=0;
	rRTD_In3: REAL:=0;
	rRTD_In4: REAL:=0;
	rRTD_In5: REAL:=0;
END_VAR

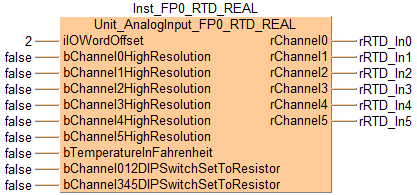

Corpo LD

Utilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 13 ;
        NETWORK_BODY
B(B_FB,Unit_AnalogInput_FP0_RTD_REAL!,Inst_FP0_RTD_REAL,19,1,37,13,,?BiIOWordOffset?BbChannel0HighResolution?BbChannel1HighResolution?BbChannel2HighResolution?BbChannel3HighResolution?BbChannel4HighResolution?BbChannel5HighResolution?BbTemperatureInFahrenheit?BbChannel012DIPSwitchSetToResistor?BbChannel345DIPSwitchSetToResistor?CrChannel0?CrChannel1?CrChannel2?CrChannel3?CrChannel4?CrChannel5);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,rRTD_In0,37,2,39,4,);
B(B_VARIN,,false,17,3,19,5,);
B(B_VAROUT,,rRTD_In1,37,3,39,5,);
B(B_VARIN,,false,17,4,19,6,);
B(B_VAROUT,,rRTD_In2,37,4,39,6,);
B(B_VARIN,,false,17,5,19,7,);
B(B_VAROUT,,rRTD_In3,37,5,39,7,);
B(B_VARIN,,false,17,6,19,8,);
B(B_VAROUT,,rRTD_In4,37,6,39,8,);
B(B_VARIN,,false,17,7,19,9,);
B(B_VAROUT,,rRTD_In5,37,7,39,9,);
B(B_VARIN,,false,17,8,19,10,);
B(B_VARIN,,false,17,9,19,11,);
B(B_VARIN,,false,17,10,19,12,);
B(B_VARIN,,false,17,11,19,13,);
L(1,0,1,13);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Inst_FP0_RTD_REAL(iIOWordOffset := 2,
	bChannel0HighResolution := false,
	bChannel1HighResolution := false,
	bChannel2HighResolution := false,
	bChannel3HighResolution := false,
	bChannel4HighResolution := false,
	bChannel5HighResolution := false,
	bTemperatureInFahrenheit := false,
	bChannel012DIPSwitchSetToResistor := false,
	bChannel345DIPSwitchSetToResistor := false,
	rChannel0 => rRTD_In0,
	rChannel1 => rRTD_In1,
	rChannel2 => rRTD_In2,
	rChannel3 => rRTD_In3,
	rChannel4 => rRTD_In4,
	rChannel5 => rRTD_In5);
