Unit_AnalogInput_FP0_TC4_TC8Function Block per leggere da un'unità FP0-TC4 o FP0-TC8.
Questo Function Block legge i valori digitali convertiti dai canali ingresso analogico dell'unità analogica. I valori digitali convertiti vengono salvati per canale nelle variabili di uscita da iInChannel0 a iInChannel3 (FP0-TC4) o da iChannel0 a iChannel7 (FP0-TC8).
Il tipo di termocoppia, l'unità temperatura (°C, °F) e il numero di canali di ingresso devono essere impostati con i DIP switch.
Ingresso
Imposta l'offset del primo indirizzo WX/WY dell'unità analogica secondo la sua posizione di installazione.
Per le unità di espansione analogica collegate direttamente alla CPU (senza adattatore): Utilizzate ExpansionUnitToIOWordOffset_FP0 oppure effettuate le seguenti impostazioni: 2 (WX2/WY2) per numero unità 1, 4 (WX4/WY4) per numero unità 2, 6 (WX6/WY6) per numero unità 3
Per le unità di espansione analogica collegate alla CPU tramite adattatore: Utilizzare ExpansionUnitToIOWordOffset_FPX_FP0 oppure selezionare l'offset dalla tabella.
Posizione unità relativamente all'adattatore |
Posizione adattatore relativamente alla CPU |
|||||||
|---|---|---|---|---|---|---|---|---|
1a unità |
2a unità |
3a unità |
4a unità |
5a unità |
6a unità |
7a unità |
8a unità |
|
1a unità |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
2a unità |
32 |
42 |
52 |
62 |
72 |
82 |
92 |
102 |
3a unità |
34 |
44 |
54 |
64 |
74 |
84 |
94 |
104 |
Uscita
Restituisce i dati digitali convertiti dall'unità analogica per canale.
Cavo rotto: 8000 o 16000
Le impostazioni DIP switch sono valide quando l'alimentazione passa da OFF a ON.
K |
J |
T |
R |
|
|---|---|---|---|---|
 |
 |
 |
 |
 |
°C |
°F |
|
|---|---|---|
|
 |
 |
2 (0 e 1) |
4 (da 0 a 3) |
6 (da 0 a 5) |
8 (da 0 a 7) |
|
|---|---|---|---|---|
|
 |
 |
 |
 |
Questa descrizione di comando offre unicamente documentazione base hardware. Per informazioni tecniche dettagliate consultare il manuale:

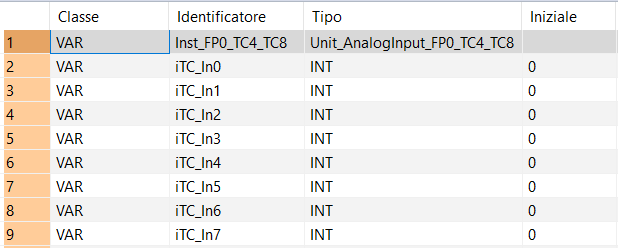

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.
VAR
Inst_FP0_TC4_TC8: Unit_AnalogInput_FP0_TC4_TC8;
iTC_In0: INT:=0;
iTC_In1: INT:=0;
iTC_In2: INT:=0;
iTC_In3: INT:=0;
iTC_In4: INT:=0;
iTC_In5: INT:=0;
iTC_In6: INT:=0;
iTC_In7: INT:=0;
END_VARUtilizzare ExpansionUnitNumberToIOWordOffset_FP0 o ExpansionUnitNumberToIOWordOffset_FPX_FP0 per calcolare l'offset della word dell'unità analogica connessa alla CPU.

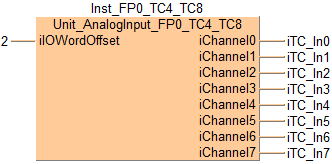

BODY
WORKSPACE
NETWORK_LIST_TYPE := NWTYPELD ;
ACTIVE_NETWORK := 0 ;
END_WORKSPACE
NET_WORK
NETWORK_TYPE := NWTYPELD ;
NETWORK_LABEL := ;
NETWORK_TITLE := ;
NETWORK_HEIGHT := 17 ;
NETWORK_BODY
B(B_COMMENT,,Analog Unit TC4 TC8ø^Usage with FPX,2,0,22,2,);
B(B_COMMENT,,Function block of the Analog UnitFP0_A80 to read the Analog Input Dataø^Range K~J Type ( -100~1°C to 500~1°C--> -1001 to 5001 or -148~1°F to 790~1°F --> -1481 to 7901)ø^Range T Type: ( -100~1°C to 400~1°C --> -1001 to 4001 or -148~1°F to 752~1°F --> -1481 to 7521)ø^Range R Type: (0°C to 1500~1°C --> 0 to 15001 or 32°F to 1590~1°F --> 320 to 15901)ø^8000(When the thermocouple is broken),28,1,73,6,);
B(B_VARIN,,1,1,8,3,10,);
B(B_VARIN,,2,1,9,3,11,);
B(B_FB,Unit_AnalogInput_FP0_TC4_TC8!,fbInstance10,28,7,43,17,,?BiIOWordOffset?AiChannel0?AiChannel1?AiChannel2?AiChannel3?AiChannel4?AiChannel5?AiChannel6?AiChannel7);
B(B_F,ExpansionUnitNumberToIOWordOffset_FPX_FP0!,,3,7,25,11,,?DiFPX_ExpansionUnitNumber?DiFP0_ExpansionUnitNumber?AiIOWordOffset);
L(25,9,28,9);
L(1,0,1,17);
END_NETWORK_BODY
END_NET_WORK
END_BODYInst_FP0_TC4_TC8(iIOWordOffset := 2,
iChannel0 => iTC_In0,
iChannel1 => iTC_In1,
iChannel2 => iTC_In2,
iChannel3 => iTC_In3,
iChannel4 => iTC_In4,
iChannel5 => iTC_In5,
iChannel6 => iTC_In6,
iChannel7 => iTC_In7);
