Unit_AnalogInOut_FPG_A44

Funzione da scrivere e leggere da un'unità FPG-A44.

Questa funzione scrive i valori digitali sui canali uscita analogica dell'unità analogica e legge il dato digitale convertito dai relativi canali ingresso analogico. I valori digitali da convertire e restituire come valori analogici vengono specificati da iOutChannel0 a iOutChannel3. I valori digitali convertiti dall'unità analogica vengono salvati per canale nelle variabili di uscita da iInChannel0 a iInChannel3.

Con questa funzione si imposta anche il tipo di ingresso e di uscita (tensione o corrente).

Parametri

Ingresso

iSlotNumber (INT)

Specificare il numero slot.

Da iOutChannel0 a iOutChannel3 (INT)

Impostare il valore digitale da convertire e restituire tramite l'unità analogica.

Da bSetInChannel0ToCurrent a bSetInChannel3ToCurrent (BOOL)

Impostare l'ingresso in corrente o tensione per ogni numero di canale.

TRUE: Ingresso corrente
FALSE: Ingresso tensione

Da bSetOutChannel0ToCurrent a bSetOutChannel3ToCurrent (BOOL)

Impostare l'uscita in corrente o tensione per ogni numero di canale.

TRUE: Uscita corrente
FALSE: Uscita tensione

Uscita

Da uiInChannel0 a uiInChannel3 (UINT): Restituisce i dati digitali convertiti dall'unità analogica per canale.

Diagramma di cablaggio

(1) Uscita
(2) Connessione interna
(3) Ingresso

Conversione D/A

Uscita tensione		Uscita corrente
Valore digitale (INT)	Valore analogico	Valore digitale (INT)	Valore analogico
4095	10V	4095	20mA
2048	5V	2048	12mA
0	0V	0	4mA
-2048	-5V
-4095	-10V

Conversione A/D

Ingresso tensione		Ingresso corrente
Valore digitale (UINT)	Valore analogico	Valore digitale (UINT)	Valore analogico
65535	10V	65535	20mA
32768	5V	39321	12mA
0	0V	13107	4mA
		0	0

Argomenti correlati

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

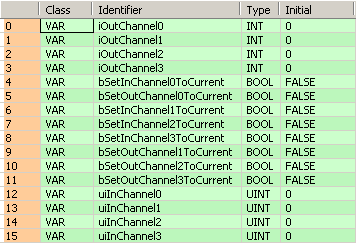

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU.

La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		iOutChannel0: INT:=0;
		iOutChannel1: INT:=0;
		iOutChannel2: INT:=0;
		iOutChannel3: INT:=0;
		bSetInChannel0ToCurrent: BOOL:=FALSE;
		bSetOutChannel0ToCurrent: BOOL:=FALSE;
		bSetInChannel1ToCurrent: BOOL:=FALSE;
		bSetInChannel2ToCurrent: BOOL:=FALSE;
		bSetInChannel3ToCurrent: BOOL:=FALSE;
		bSetOutChannel1ToCurrent: BOOL:=FALSE;
		bSetOutChannel2ToCurrent: BOOL:=FALSE;
		bSetOutChannel3ToCurrent: BOOL:=FALSE;
		uiInChannel0: UINT:=0;
		uiInChannel1: UINT:=0;
		uiInChannel2: UINT:=0;
		uiInChannel3: UINT:=0;
END_VAR

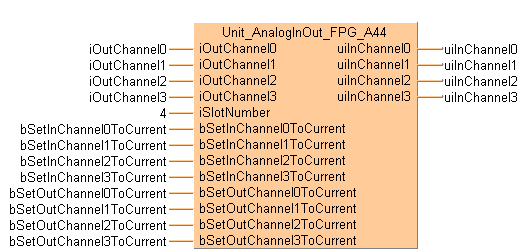

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 1 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 16 ;
        NETWORK_BODY
B(B_F,Unit_AnalogInOut_FPG_A44!,,14,1,29,16,,?DiOutChannel0?DiOutChannel1?DiOutChannel2?DiOutChannel3?DiSlotNumber?DbSetInChannel0ToCurrent?DbSetInChannel1ToCurrent?DbSetInChannel2ToCurrent?DbSetInChannel3ToCurrent?DbSetOutChannel0ToCurrent?DbSetOutChannel1ToCurrent?DbSetOutChannel2ToCurrent?DbSetOutChannel3ToCurrent?AuiInChannel0?AuiInChannel1?AuiInChannel2?AuiInChannel3);
B(B_VARIN,,iOutChannel0,12,2,14,4,);
B(B_VARIN,,iOutChannel1,12,3,14,5,);
B(B_VARIN,,iOutChannel2,12,4,14,6,);
B(B_VARIN,,iOutChannel3,12,5,14,7,);
B(B_VARIN,,4,12,6,14,8,);
B(B_VARIN,,bSetInChannel0ToCurrent,12,7,14,9,);
B(B_VARIN,,bSetInChannel1ToCurrent,12,8,14,10,);
B(B_VARIN,,bSetInChannel2ToCurrent,12,9,14,11,);
B(B_VARIN,,bSetInChannel3ToCurrent,12,10,14,12,);
B(B_VARIN,,bSetOutChannel0ToCurrent,12,11,14,13,);
B(B_VARIN,,bSetOutChannel1ToCurrent,12,12,14,14,);
B(B_VARIN,,bSetOutChannel2ToCurrent,12,13,14,15,);
B(B_VARIN,,bSetOutChannel3ToCurrent,12,14,14,16,);
B(B_VAROUT,,uiInChannel0,29,2,31,4,);
B(B_VAROUT,,uiInChannel1,29,3,31,5,);
B(B_VAROUT,,uiInChannel2,29,4,31,6,);
B(B_VAROUT,,uiInChannel3,29,5,31,7,);
L(1,0,1,16);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

Unit_AnalogInOut_FPG_A44(iOutChannel0 := iOutChannel0,
                        iOutChannel1 := iOutChannel1,
                        iOutChannel2 := iOutChannel2,
                        iOutChannel3 := iOutChannel3,
                        iSlotNumber := 4,
                        bSetInChannel0ToCurrent := bSetInChannel0ToCurrent,
                        bSetInChannel1ToCurrent := bSetInChannel1ToCurrent,
                        bSetInChannel2ToCurrent := bSetInChannel2ToCurrent,
                        bSetInChannel3ToCurrent := bSetInChannel3ToCurrent,
                        bSetOutChannel0ToCurrent := bSetOutChannel0ToCurrent,
                        bSetOutChannel1ToCurrent := bSetOutChannel1ToCurrent,
                        bSetOutChannel2ToCurrent := bSetOutChannel2ToCurrent,
                        bSetOutChannel3ToCurrent := bSetOutChannel3ToCurrent,
                        uiInChannel0 => uiInChannel0,
                        uiInChannel1 => uiInChannel1,
                        uiInChannel2 => uiInChannel2,
                        uiInChannel3 => uiInChannel3);
