FP_SD_READ_BIN

Leggere i dati binari dalla SD memory card

Questa istruzione FP legge il numero di parole specificate da n_Words dal file di formato binario specificato dal numero di file s_FileNumber sulla SD memory card. Il nome della directory è \data e il nome del file è dtxxx.bin laddove "xxx" è il numero del file. Il risultato viene memorizzato nell'area specificata da d_Start. Il codice ASCII richiede 8 bit (1 byte) per esprimere 1 carattere BCD. Dopo la conversione in ASCII, la lunghezza del dato sarà quindi doppia rispetto alla lunghezza del dato source.

Parametri

Ingresso

s_FileNumber (WORD, INT, UINT): Numero file (0–999)
n_Words (WORD, INT, UINT): Numero di parole (0–65535)

Uscita

d_Start (WORD, INT, UINT): Indirizzo iniziale

Note

Fare riferimento anche alle precauzioni per l’accesso alla SD card.
Il flag accesso memoria SD attivo (sys_bIsSDMemoryAccessActive) passa a TRUE dopo che il trigger EN dell’istruzione di accesso alla memoria SD è passata a TRUE e resta TRUE fino al completamento dell’esecuzione. Durante questo periodo non è possibile eseguire altre istruzioni di accesso alla memoria SD.
Il flag accesso memoria SD eseguito (sys_blsSDMemoryAccessDone) è FALSE quando l’istruzione viene eseguita e passa a TRUE e resta TRUE quando l’istruzione è stata completata.
Non leggere i dati dall’area di uscita fino a che l’esecuzione dell’istruzione non è stata completata.
Se non è presente una directory \data o se non ci sono fili con il numero di file specificato nella directory, si verifica un errore.
Se il numero dei dati nel file è inferiore rispetto al numero di dati da leggere, i dati vengono letti fino al numero di dati presenti nel file.

Flag di errore

sys_bIsSDMemoryAccessError

FALSE: quando l’istruzione è stata completata senza errori
TRUE: quando l’istruzione è stata completata con un errore
Utilizzare sys_iSDMemoryAccessErrorCode per valutare il codice di errore.

sys_bIsOperationErrorHold (passa a TRUE e resta TRUE)

se l'area specificata utilizzando il registro indice eccede il limite.

sys_bIsOperationErrorNonHold (passa a TRUE per una scansione)

se l'area specificata utilizzando il registro indice eccede il limite.

Argomenti correlati

Presentazione delle istruzioni di accesso alla memoria SD

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

DUT

Con un tipo unità dati (DUT) è possibile definire un tipo unità dati composto da altri tipi di dati. Una DUT è definita prima di tutto nel gruppo DUT e poi elaborata come i tipi di dati standard (BOOL, INT, ecc.) nella lista delle variabili globali o nell'intestazione del POU.

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		bStart: BOOL:=FALSE;
			(*activates the instruction*)
		dutValuesRead: DUT_VALUES;
		iFileNumberDut: INT:=2;
	END_VAR

Corpo del POU

Quando la variabile bStart passa da FALSE a TRUE e la variabile di sistema sys_bIsSDMemoryAccessActive non è TRUE, la funzione viene svolta.

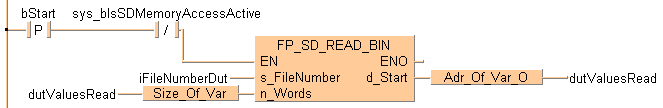

Corpo LD

eneral">BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_CONTACT,,sys_bIsSDMemoryAccessActive,10,2,12,4,N);
B(B_CONTACT,,bStart,2,2,4,4,R);
B(B_VARIN,,iFileNumberDut,14,5,16,7,);
B(B_F,FP_SD_READ_BIN!,,16,3,27,8,,?DEN?Ds_FileNumber?Dn_Words?AENO?Cd_Start);
B(B_F,Size_Of_Var!,,9,6,16,8,,?D?C);
B(B_VARIN,,dutValuesRead,7,6,9,8,);
B(B_F,Adr_Of_Var_O!,,27,5,35,7,,?D?C);
B(B_VAROUT,,dutValuesRead,35,5,37,7,);
L(1,3,2,3);
L(4,3,10,3);
L(12,3,12,5);
L(12,5,16,5);
L(1,0,1,9);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

IF DF(bStart)AND not sys_bIsSDMemoryAccessActive then
    FP_SD_READ_BIN(s_FileNumber := iFileNumberDut,
                   n_Words := Size_Of_Var(dutValuesRead),
                   d_Start => Adr_Of_Var(dutValuesRead));
END_IF;
