SCALE_UINT_INT

Scala dati UINT a dati INT

Questa istruzione scala un valore INTEGER senza segno tra un limite inferiore e un limite superiore ad un valore di uscita INTEGER. Utilizzate WITHIN_LIMITS per controllare se il valore di ingresso sia compreso nei limiti specificati.

Parametri

Ingresso

uiInput (UINT): Segnale di ingresso
uiInputLowerLimit (UINT): Limite inferiore del range di ingresso
uiInputUpperLimit (UINT): Limite superiore del range di ingresso
iOutputLowerLimit (INT): Valore di uscita allocato al limite inferiore del range di ingresso (può essere maggiore di iOutputUpperLimit)
iOutputUpperLimit (INT): Valore di uscita allocato al limite superiore del range di ingresso (può essere minore di iOutputLowerLimit)

Uscita

VAR_OUT (INT): Segnale di uscita scalato

Argomenti correlati

WITHIN_LIMITS

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		uiInput3: UINT:=37500;
		iInput3: INT:=0;
	END_VAR

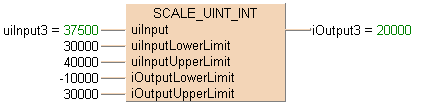

Corpo LD

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 7 ;
        NETWORK_BODY
B(B_F,SCALE_UINT_INT!,,15,0,26,7,,?DuiInput?DuiInputLowerLimit?DuiInputUpperLimit?DiOutputLowerLimit?DiOutputUpperLimit?C);
B(B_VARIN,,uiInput3,13,1,15,3,);
B(B_VARIN,,30000,13,2,15,4,);
B(B_VARIN,,40000,13,3,15,5,);
B(B_VARIN,,-10000,13,4,15,6,);
B(B_VARIN,,30000,13,5,15,7,);
B(B_VAROUT,,iOutput3,26,1,28,3,);
L(1,0,1,7);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

if (bScale) then
    iOutput3 := SCALE_UINT_INT(uiInput := uiInput3,
           uiInputLowerLimit := 30000
           uiInputUpperLimit := 40000,
           iOutputLowerLimit := -10000,
           iOutputUpperLimit := 30000);
end_if;
