SET_SINT

Scrivere un valore intero con segno in un byte di dati con offset

Questa funzione imposta il valore del byte a 8 bit di Data con iByteOffset che indica l'offset in byte. La numerazione dei byte parte da 0, che si riferisce al primo byte di Data.

Ingresso

Value (INT, DINT): I dati di ingresso da cui il valore del byte inferiore viene scritto nei dati del byte di ingresso/uscita Data.
iByteOffset (INT, DINT, UINT, UDINT): Offset di byte rispetto al primo byte di Data a partire da 0, deve essere maggiore o uguale a 0

Ingresso/uscita

Data (ANY) tutti i tipi di dati semplici e derivati (ARRAY, DUT) che non contengono dati BOOL: Dati del byte a cui il byte è impostato

Note

Si prega di verificare la validità dei dati di ingresso, poiché Control FPWIN Pro7 non controlla la validità dei dati a cui si accede.

NOTA

Per ottenere le migliori prestazioni, utilizzare il più possibile valori di ingresso costanti!

Argomenti correlati

Istruzione inversa: GET_SINT

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF WORD:=[100,200,300,400,501];
		iOffs: INT:=0;
	END_VAR

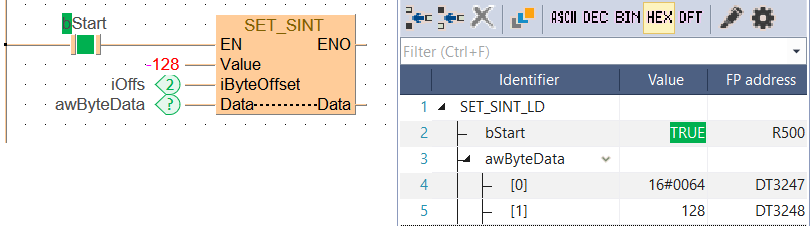

Corpo LD

Quando la variabile bStart è impostata su TRUE, la funzione viene eseguita.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,4,3,6,5,);
B(B_F,E_SET_SINT!,,11,2,19,8,,?DEN?DValue?DiByteOffset?DData?AData?AENO);
B(B_VARIN,,-128,9,4,11,6,);
B(B_VARIN,,iOffs,9,5,11,7,);
B(B_VARIN,,awByteData,9,6,11,8,);
L(1,0,1,9);
L(1,4,4,4);
L(6,4,11,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

if (bSTart) then
	SET_SINT(Value := 128, iByteOffset := iOffs, Data := awByteData);
end_if;
