SET_USINT

Scrivere un valore intero senza segno nei dati del byte con offset

Questa funzione imposta il valore del byte a 8 bit di Data con iByteOffset che indica l'offset in byte. La numerazione dei byte parte da 0, che si riferisce al primo byte di Data.

Ingresso

Value (INT, DINT, UINT, UDINT): I dati di ingresso da cui il valore del byte inferiore viene scritto nei dati del byte di ingresso/uscita Data.
iByteOffset (INT, DINT, UINT, UDINT): Offset di byte rispetto al primo byte di Data a partire da 0, deve essere maggiore o uguale a 0

Ingresso/uscita

Data (ANY) tutti i tipi di dati semplici e derivati (ARRAY, DUT) che non contengono dati BOOL: Dati del byte a cui il byte è impostato

Note

Si prega di verificare la validità dei dati di ingresso, poiché Control FPWIN Pro7 non controlla la validità dei dati a cui si accede.

NOTA

Per ottenere le migliori prestazioni, utilizzare il più possibile valori di ingresso costanti!

Argomenti correlati

Istruzione inversa: GET_USINT

Istruzioni di sistema

Finestra ancorabile Istruzioni

Aree di memoria

Tipi di dati

Esempio

Intestazione del POU

Tutte le variabili di ingresso e uscita utilizzate per programmare questa funzione sono state dichiarate nell'intestazione del POU. La stessa intestazione del POU è utilizzata per tutti i linguaggi di programmazione.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF WORD:=[100,200,300,400,501];
		iOffs: INT:=2;
	END_VAR

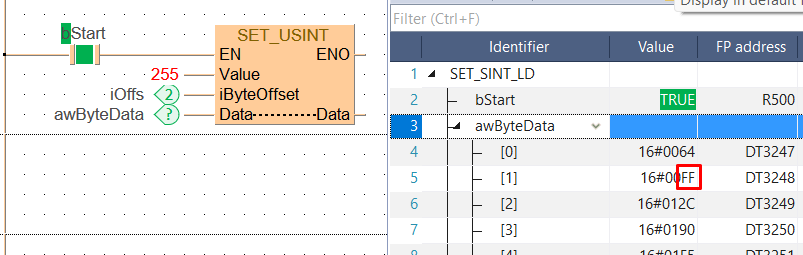

Corpo LD

Quando la variabile bStart è impostata su TRUE, la funzione viene eseguita.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,4,3,6,5,);
B(B_F,E_SET_USINT!,,11,2,19,8,,?DEN?DValue?DiByteOffset?DData?AData?AENO);
B(B_VARIN,,255,9,4,11,6,);
B(B_VARIN,,iOffs,9,5,11,7,);
B(B_VARIN,,awByteData1,9,6,11,8,);
L(1,0,1,8);
L(1,4,4,4);
L(6,4,11,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

Corpo ST

if (bSTart) then
	SET_USINT(Value := 255, iByteOffset := iOffs, Data := awByteData);
end_if;
