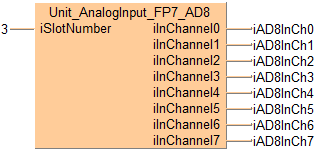

Unit_AnalogInput_FP7_AD8

이 펑션은 iSlotNumber에 지정된 슬롯에 있는 아날로그 유닛의 아날로그 입력 채널에서 변환된 디지털 데이터를 읽습니다. 변환된 디지털 값은 출력 변수 iInChannel0~iInChannel7에 채널별로 저장됩니다.

파라미터

입력

iSlotNumber (INT)

아날로그 유닛의 슬롯 번호를 설정합니다. FP7-CPU의 슬롯 번호는 0입니다.

출력

iInChannel0~iInChannel7 (INT)

채널을 통해 아날로그 유닛에서 변환된 디지털 데이터를 반환합니다.

값:

• -10~+10V의 경우: -31250~+31250
• 0~10V, 0~5V, 0~20mA의 경우: 0~31250
• 1~5V, 4~20mA의 경우: 0~25000
