FP_POS_UNIT_SET_TABLE

Verfahrsatz einstellen

Dieser FP-Befehl startet die Positionierung des Positioniermoduls am durch s1_Slot festgelegten Steckplatz und für die durch s2_Axis festgelegte Achse entsprechend des in s3_Table eingestellten Verfahrsatzes, wenn der Trigger EN auf TRUE gesetzt ist. Konfigurieren Sie den Verfahrsatz in Configurator PM7.

Parameter

Eingang

s1_Slot (WORD, INT, UINT)

Steckplatznummer

s2_Axis (WORD, INT, UINT)

Achsennummer

Werte: 1–4, 8 (virtuelle Achse)

s3_Table (WORD, INT, UINT)

Nummer des Verfahrsatzes

Werte: 1–600, 10001–10025

Fehleralarmmerker

sys_bIsOperationErrorHold (wird auf TRUE gesetzt und bleibt TRUE)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn die Steckplatz- und/oder Achsennummer ungültig ist

sys_bIsOperationErrorNonHold (wird für einen Zyklus auf TRUE gesetzt)

wenn der mit dem Index-Modifizierer definierte Bereich größer ist als der zulässige Bereich
wenn die Steckplatz- und/oder Achsennummer ungültig ist

Verwandte Themen

Beispiel

Globale Variablen

In der globalen Variablenliste können Sie Variablen festlegen, die von allen POEs des Projekts verwendet werden können.

SDT

Eingang
Ausgang

Kopieren Sie den SDT in die Zwischenablage und fügen Sie ihn direkt in den SDT-Pool des Navigators ein, um diesen SDT in Ihrem Programm zu verwenden.

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

POE-Rumpf

Wenn die Variable bStart von FALSE auf TRUE gesetzt wird, wird die Funktion ausgeführt.

	VAR_EXTERNAL
		g_dutPositioningInputs: FP_POS_UNIT_INPUT_DUT;
		g_dutPositioningOutputs: FP_POS_UNIT_OUTPUT_DUT;
	END_VAR
	VAR_EXTERNAL CONSTANT
		g_iPositioningUnitSlotNumber: INT:=1;
		g_iPositioningUnitAxisNumber: INT:=1;
	END_VAR
	VAR
		bAxisReady: BOOL:=FALSE;
		bStartPositioning: BOOL:=FALSE;
		iTableNumber: INT:=1;
		@'': @'';
	END_VAR

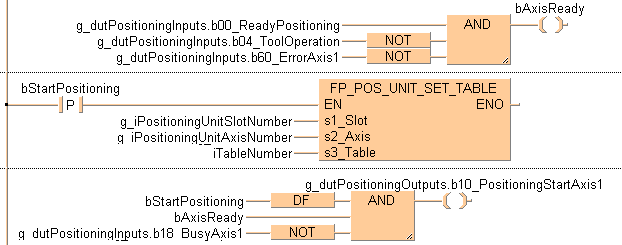

KOP-Rumpf

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_VARIN,,g_dutPositioningInputs.b00_ReadyPositioning,21,1,23,3,);
B(B_VARIN,,g_dutPositioningInputs.b04_ToolOperation,21,2,23,4,);
B(B_F,@AND-3!,,28,1,33,5,,?D?D?D?C);
B(B_VARIN,,g_dutPositioningInputs.b60_ErrorAxis1,21,3,23,5,);
B(B_F,NOT!,,23,2,28,4,,?D?C);
B(B_F,NOT!,,23,3,28,5,,?D?C);
B(B_COIL,,bAxisReady,43,1,45,3,);
L(23,2,28,2);
L(33,2,43,2);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 6 ;
        NETWORK_BODY
B(B_CONTACT,,bStartPositioning,5,1,7,3,R);
B(B_F,FP_POS_UNIT_SET_TABLE!,,25,0,38,6,,?DEN?Ds1_Slot?Ds2_Axis?Ds3_Table?AENO);
B(B_VARIN,,g_iPositioningUnitSlotNumber,23,2,25,4,);
B(B_VARIN,,g_iPositioningUnitAxisNumber,23,3,25,5,);
B(B_VARIN,,iTableNumber,23,4,25,6,);
L(1,2,5,2);
L(7,2,25,2);
L(1,0,1,6);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_VARIN,,bStartPositioning,21,1,23,3,);
B(B_VARIN,,bAxisReady,21,2,23,4,);
B(B_F,@AND-3!,,28,1,33,5,,?D?D?D?C);
B(B_VARIN,,g_dutPositioningInputs.b18_BusyAxis1,21,3,23,5,);
B(B_F,NOT!,,23,3,28,5,,?D?C);
B(B_COIL,,g_dutPositioningOutputs.b10_PositioningStartAxis1,43,1,45,3,);
B(B_F,DF!,,23,0,28,3,,?Di?Co);
L(23,3,28,3);
L(33,2,43,2);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

If (g_dutPositioningInputs.b00_ReadyPositioning AND NOT g_dutPositioningInputs.b04_ToolOperation
    AND NOT g_dutPositioningInputs.b60_ErrorAxis1) then
    bAxisReady:=TRUE;
End_if;
If (bStart) then
    FP_POS_UNIT_SET_TABLE(s1_Slot := g_iPositioningUnitSlotNumber,
                          s2_Axis := g_iPositioningUnitAxisNumber,
                          s3_Table := iTableNumber);
End_if;
If DF((bStart) AND bAxisReady Then AND NOT g_dutPositioningInputs.b18_BusyAxis1) then
    g_dutPositioningOutputs.b10_PositioningStartAxis1:=TRUE;
End_if;
