MOVE_BYTES

Verschieben von Byte-Daten

Diese Funktion verschiebt eine Anzahl von Bytes, die mit iNumberOfBytes bezeichnet wird, von Quelldaten, die mit SourceData bezeichnet werden, mit einem Quellbyte-Offset iSourceByteOffset zu Zieldaten, die mit DestData bezeichnet werden, mit einem Zielbyte-Offset iDestByteOffset.

Der Quellbyte-Offset und der Zielbyte-Offset beziehen sich auf das erste Byte, beginnend bei 0.

Eingang

SourceData (ANY) alle einfachen und abgeleiteten Datentypen (ARRAYs, SDTs), die keine BOOL-Daten enthalten: Quelldaten, aus denen das Byte entnommen wird
iSourceByteOffset (INT, DINT, UINT, UDINT): Byte-Offset relativ zum ersten Byte der Quelldaten, beginnend mit 0, muss größer oder gleich 0 sein
iNumberOfBytes (INT, DINT, UINT, UDINT): Die Anzahl der Bytes, die von den Quelldaten zu den Zieldaten verschoben werden, muss größer oder gleich 0 sein
iDestByteOffset (INT, DINT, UINT, UDINT): Byte-Offset relativ zum ersten Byte der Zieldaten, beginnend mit 0, muss größer oder gleich 0 sein

Ein-/Ausgang

DestData (ANY) alle einfachen und abgeleiteten Datentypen (ARRAYs, SDTs), die keine BOOL-Daten enthalten: Zieldaten, in die die Bytes geschrieben werden

Anmerkungen

Bitte überprüfen Sie die Gültigkeit der Eingabedaten, da Control FPWIN Pro7 die Gültigkeit der Daten, auf die zugegriffen wird, nicht überprüft.
Achten Sie darauf, dass sich der Quellbyte-Bereich und der Zielbyte-Bereich nicht überschneiden.

Verwandte Themen

Beispiel

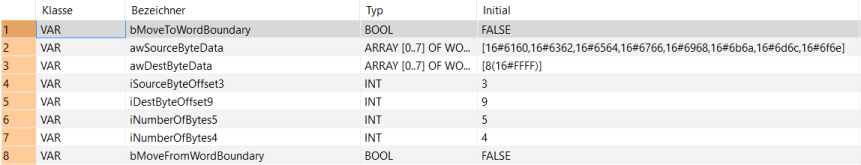

POE-Kopf

Im POE-Kopf werden alle Ein- und Ausgangsvariablen deklariert, die für die Programmierung dieser Funktion verwendet werden. Für alle Programmiersprachen wird der gleiche POE-Kopf verwendet.

	VAR
		bMoveToWordBoundary: BOOL:=FALSE;
		awSourceByteData: ARRAY [0..7] OF WORD:=[16#6160,16#6362,16#6564,16#6766,16#6968,16#6b6a,16#6d6c,16#6f6e];
		awDestByteData: ARRAY [0..7] OF WORD:=[8(16#FFFF)];
		iSourceByteOffset3: INT:=3;
		iDestByteOffset9: INT:=9;
		iNumberOfBytes5: INT:=5;
		iNumberOfBytes4: INT:=4;
		bMoveFromWordBoundary: BOOL:=FALSE;
	END_VAR

KOP-Rumpf

Wenn die Variable bMoveToWordBoundary oder bMoveFromWordBoundary auf TRUE gesetzt wird, wird die Funktion ausgeführt.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 10 ;
        NETWORK_BODY
B(B_COMMENT,,Move bytes to word boundary:,1,0,29,1,);
B(B_CONTACT,,bMoveToWordBoundary,8,3,10,5,);
B(B_F,E_MOVE_BYTES!,,19,2,30,10,,?DEN?DSourceData?DiSourceByteOffset?DiNumberOfBytes?DiDestByteOffset?DDestData?ADestData?AENO);
B(B_VARIN,,awSourceByteData,17,4,19,6,);
B(B_VARIN,,iSourceByteOffset3,17,5,19,7,);
B(B_VARIN,,iNumberOfBytes5,17,6,19,8,);
B(B_VARIN,,2,17,7,19,9,);
B(B_VARIN,,awDestByteData,17,8,19,10,);
L(1,0,1,10);
L(1,4,8,4);
L(10,4,19,4);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 10 ;
        NETWORK_BODY
B(B_COMMENT,,Move bytes from word boundary:,1,0,29,1,);
B(B_CONTACT,,bMoveFromWordBoundary,8,3,10,5,);
B(B_F,E_MOVE_BYTES!,,19,2,30,10,,?DEN?DSourceData?DiSourceByteOffset?DiNumberOfBytes?DiDestByteOffset?DDestData?ADestData?AENO);
B(B_VARIN,,awSourceByteData,17,4,19,6,);
B(B_VARIN,,2,17,5,19,7,);
B(B_VARIN,,iNumberOfBytes4,17,6,19,8,);
B(B_VARIN,,iDestByteOffset9,17,7,19,9,);
B(B_VARIN,,awDestByteData,17,8,19,10,);
L(1,0,1,10);
L(1,4,8,4);
L(10,4,19,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST-Rumpf

// Move bytes to word boundary:
if (bMoveToWordBoundary) then
	MOVE_BYTES(	SourceData := awSourceByteData,
				iSourceByteOffset := iSourceByteOffset3,
				iNumberOfBytes := iNumberOfBytes5,
				iDestByteOffset := 2,
				DestData := awDestByteData);
end_if;

// Move bytes from word boundary:
if (bMoveFromWordBoundary) then
	MOVE_BYTES(	SourceData := awSourceByteData,
				iSourceByteOffset := 2,
				iNumberOfBytes := iNumberOfBytes4,
				iDestByteOffset := iDestByteOffset9,
				DestData := awDestByteData);
end_if;
