사다리 다이어그램과 펑션 블록 다이어그램은 프로그래밍 언어로, 요소 프로그래밍을 위해 표준화된 그래픽 기호를 사용하는 프로그램을 나타냅니다.
LD의 프로그래밍 요소에는 전원 레일, 접점, 코일, 입력 및 출력 변수, 펑션, 펑션블럭, 점프 및 리턴, 수평선 및 수직선이 포함됩니다.
FBD는 유사한 프로그래밍 요소를 사용하지만 전원 레일, 접점 및 코일이 없습니다. 이 섹션에서는 예와 설명은 별다른 언급이 없는 한 LD를 참조합니다.
LD 예
사다리 다이어그램에 프로그램된 네트워크 세 개:

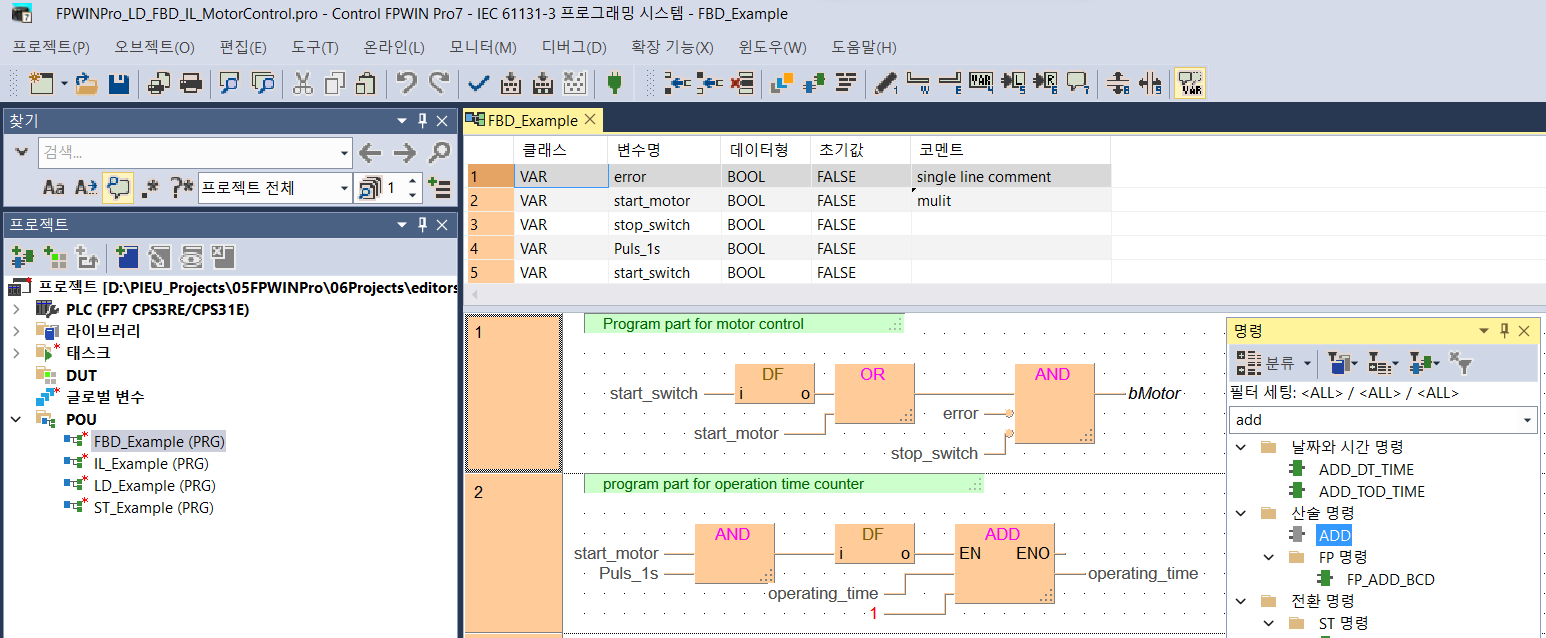

FBD 예
펑션 블록 다이어그램에서 프로그램된 네트워크 두 개:
프로그램은 POU 헤더와 POU 본문이 있는 프로그래밍 윈도우에 표시됩니다. POU 본문은 네트워크로 구분됩니다. 각 네트워크에는 네트워크 번호와 정보가 포함된 네트워크 헤더가 있습니다(예: 라벨 또는 중단점).
연산 링크 결과는 한 네트워크에서 다른 네트워크로 손실됩니다. 따라서 나중에 사용해야 하는 결과를 다른 네트워크 처리 전에 변수에 저장해야 합니다
펑션, 펑션블럭 또는 연산자에 대한 온라인 도움말을 열려면 POU 본문에서 오브젝트를 선택하고 <F1>를 누릅니다.
주석
네트워크당 요소는 최대 160개입니다. 선을 그리는 경우, 요소 하나로 선을 그려야 합니다. 각 선 조각이 요소로 계산되기 때문입니다.
