Unit_AnalogInOut_FP0_A21

FP0-A21 유닛에서 쓰고 읽는 펑션입니다.

이 펑션은 아날로그 유닛의 아날로그 출력 채널에 디지털 데이터를 쓰고 아날로그 입력 채널에서 변환된 디지털 데이터를 읽습니다. 변환될 디지털 값과 아날로그 값인 출력은 iOutChannel에 지정되어 있습니다. 아날로그 유닛의 변환된 디지털 값은 출력 변수 iInChannel0 및 iInChannel1에 채널별로 저장됩니다.

아날로그 값 범위는 DIP 스위치를 사용하여 설정해야 합니다.

파라미터

입력

iIOWordOffset (INT)

설치 위치에 따라 아날로그 유닛의 최초 WX/WY 어드레스 오프셋을 설정합니다.

CPU에 직접 연결된 아날로그 증설 유닛의 경우(어댑터 없음): ExpansionUnitToIOWordOffset_FP0를 사용하거나 다음 설정 지정: 유닛 번호 1에 대한 2(WX2/WY2), 유닛 번호 2에 대한 4(WX4/WY4), 유닛 번호 3에 대한 6(WX6/WY6)

어댑터를 통해 CPU에 연결된 아날로그 증설 유닛의 경우: ExpansionUnitToIOWordOffset_FPX_FP0을 사용하거나 테이블에서 오프셋을 선택합니다.

어댑터에 상대적인 유닛 위치	CPU에 상대적인 어댑터 위치
어댑터에 상대적인 유닛 위치	1번째 유닛	2번째 유닛	3번째 유닛	4번째 유닛	5번째 유닛	6번째 유닛	7번째 유닛	8번째 유닛
1번째 유닛	30	40	50	60	70	80	90	100
2번째 유닛	32	42	52	62	72	82	92	102
3번째 유닛	34	44	54	64	74	84	94	104

iOutChannel (INT)

아날로그 유닛으로 변환될 디지털 값과 출력을 설정합니다.

값:

-10,0~+10,0V의 경우: -2000~+2000
0,0~20,0mA의 경우: 0~4000

출력

iInChannel0, iInChannel1 (INT)

채널을 통해 아날로그 유닛에서 변환된 디지털 데이터를 반환합니다.

값:

0~5V, 0~20mA의 경우: 0~4000(배선 방법에 따름)
-10~+10V, -100~100mV의 경우: -2000~+2000
25~1000°C의 경우: 25~1000
0~-100°C의 경우: 0~-100

DIP 스위치 설정

DIP 스위치 설정은 전원이 OFF에서 ON으로 전환될 때 적용됩니다.

입력 범위 및 평균 처리:

평균 처리 없음: 변환 데이터는 각 A/D 변환, 각 채널마다 지정된 입력 접점 영역에 설정됩니다.

평균: 각 채널에서 각 A/D 변환에 대해 마지막 10회 데이터의 최대값과 최소값이 제외되고 다른 8회의 데이터가 평균이 되어 결과가 설정됩니다.

	0~5V, 0~20mA		-10~+10V
	평균 처리 없음	평균	평균 처리 없음	평균

열전대 입력 범위:

열전대의 경우 항상 평균 처리가 수행됩니다.

열전대 형식 K

터미널 온도~1000°C

-100°C~터미널 온도
열전대 형식 J

터미널 온도~750°C

-100°C~터미널 온도
열전대 형식 T

터미널 온도~350°C

-100°C~터미널 온도

출력 범위:

	0~20mA	-10~+10V

입력 배선

전압 입력	전류 입력
IN/V 및 IN/COM 터미널 사이에 입력 장치를 연결합니다.	IN/V 및 IN/I 터미널을 연결합니다. 브릿지와 IN/COM 터미널 사이에 입력 장치를 연결합니다.

열전대 입력
온도가 터미널 온도보다 높음: IN/V 터미널을 열전대의 (+) 측에 연결합니다. IN/COM 터미널을 열전대의 (-) 측에 연결합니다.	온도가 터미널 온도보다 낮음: IN/V 터미널을 열전대의 (-) 측에 연결합니다. IN/COM 터미널을 열전대의 (+) 측에 연결합니다.

열전대 입력

온도가 터미널 온도보다 높음:

IN/V 터미널을 열전대의 (+) 측에 연결합니다. IN/COM 터미널을 열전대의 (-) 측에 연결합니다.

온도가 터미널 온도보다 낮음:

IN/V 터미널을 열전대의 (-) 측에 연결합니다. IN/COM 터미널을 열전대의 (+) 측에 연결합니다.

출력 배선

전압 출력	전류 출력
OUT/V 및 OUT/COM 터미널 사이에 출력 장치를 연결합니다.	OUT/I 및 OUT/COM 터미널 사이에 출력 장치를 연결합니다.

변환 특성

0mA~20mA 입력 또는 출력		0V~5V DC 입력		-10V~10V DC 입력 또는 출력
디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값
0	0,0mA	0	0,0V	-2000	-10,0V
800	4,0mA	400	0,5V	-1500	-7,5V
1600	8,0mA	800	1,0V	-1000	-5,0V
2400	12,0mA	1200	1,5V	-500	-2,5V
3200	16,0mA	1600	2,0V	0	0,0V
4000	20,0mA	2000	2,5V	+500	+2,5V
		2400	3,0V	+1000	+5,0V
		2800	3,5V	+1500	+7,5V
		3200	4,0V	+2000	+10,0V
		3600	4,5V
		4000	5,0V

열전대 입력:

터미널 온도 초과		터미널 온도 미만
디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값
25	25°C	0	0°C
250	250°C	-25	-25°C
350	350°C	-50	-50°C
500	500°C	-75	-75°C
750	750°C	-100	-100°C
1000	1000°C

힌트

이 명령 설명은 기본 하드웨어 설명서만 제공합니다. 자세한 기술 정보는 매뉴얼을 참조하십시오.

FP0-A21 Analog I/O Unit Technical Manual

예

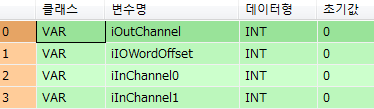

POU 헤더

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

	VAR
		iOutChannel: INT:=0;
		iIOWordOffset: INT:=0;
		iInChannel0: INT:=0;
		iInChannel1: INT:=0;
	END_VAR

LD 본문

ExpansionUnitNumberToIOWordOffset_FP0 또는 ExpansionUnitNumberToIOWordOffset_FPX_FP0을 사용하여 CPU에 연결된 아날로그 유닛의 워드 오프셋을 계산합니다.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 5 ;
        NETWORK_BODY
B(B_F,Unit_AnalogInOut_FP0_A21!,,25,1,38,5,,?DiIOWordOffset?DiOutChannel?CiInChannel0?CiInChannel1);
B(B_VARIN,,iOutChannel,23,3,25,5,);
B(B_VAROUT,,iInChannel0,38,2,40,4,);
B(B_VAROUT,,iInChannel1,38,3,40,5,);
B(B_VARIN,,1,3,2,5,4,);
B(B_F,ExpansionUnitNumberToIOWordOffset_FP0!,,5,1,25,4,,?DiExpansionUnitNumber?C);
L(1,0,1,5);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

Unit_AnalogInOut_FP0_A21(iIOWordOffset := iIOWordOffset,
                        iOutChannel := iOutChannel,
                        iInChannel0 => iInChannel0,
                        iInChannel1 => iInChannel1);
