Unit_AnalogInOut_FP0R_A42

FP0R-A42 유닛에서 쓰고 읽는 펑션블록입니다.

이 펑션은 아날로그 유닛의 아날로그 출력 채널에 디지털 데이터를 쓰고 아날로그 입력 채널에서 변환된 디지털 데이터를 읽습니다. 변환될 디지털 값과 아날로그 값인 출력은 iOutChannel0 및 iOutChannel1에서 지정됩니다. 아날로그 유닛의 변환된 디지털 값은 출력 변수 iInChannel0~iInChannel3에 채널별로 저장됩니다.

아날로그 출력 및 입력 범위도 이 펑션블록으로 설정됩니다.

전압 또는 전류 출력은 DIP 스위치로 설정해야 합니다.

파라미터

입력

iIOWordOffset (INT)

설치 위치에 따라 아날로그 유닛의 최초 WX/WY 어드레스 오프셋을 설정합니다.

CPU에 직접 연결된 아날로그 증설 유닛의 경우(어댑터 없음): ExpansionUnitToIOWordOffset_FP0를 사용하거나 다음 설정 지정: 유닛 번호 1에 대한 2(WX2/WY2), 유닛 번호 2에 대한 4(WX4/WY4), 유닛 번호 3에 대한 6(WX6/WY6)

어댑터를 통해 CPU에 연결된 아날로그 증설 유닛의 경우: ExpansionUnitToIOWordOffset_FPX_FP0을 사용하거나 테이블에서 오프셋을 선택합니다.

어댑터에 상대적인 유닛 위치	CPU에 상대적인 어댑터 위치
어댑터에 상대적인 유닛 위치	1번째 유닛	2번째 유닛	3번째 유닛	4번째 유닛	5번째 유닛	6번째 유닛	7번째 유닛	8번째 유닛
1번째 유닛	30	40	50	60	70	80	90	100
2번째 유닛	32	42	52	62	72	82	92	102
3번째 유닛	34	44	54	64	74	84	94	104

iOutChannel0, iOutChannel1 (INT)

아날로그 유닛으로 변환될 디지털 값과 출력을 설정합니다.

값:

-10~+10V, -5~+5V의 경우: -8000~+8000
0~10V, 0~5V, 0~20mA, 4~20mA의 경우: 0~16000

iOutChannel0_Config, iOutChannel1_Config (INT)

아날로그 출력 채널의 전압 또는 전류 범위를 설정합니다.

값:

0: -10~+10V, 0~20mA
1: -5~+5V, 4~20mA
2: 0~10V
3: 0~5V

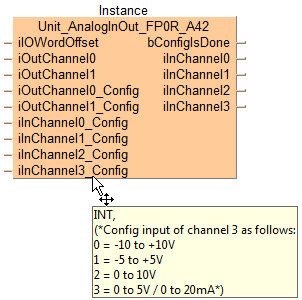

iInChannel0_Config, iInChannel1_Config, iInChannel2_Config, iInChannel3_Config (INT)

아날로그 입력 채널의 전압 또는 전류 범위를 설정합니다.

값:

0: -10~+10V
1: -5~+5V
2: 0~10V
3: 0~5V, 0~20mA(배선 방법에 따름)

출력

bConfigIsDone (BOOL)

I/O 구성이 완료되고 유닛이 준비된 경우 TRUE입니다.

iInChannel0~iInChannel3 (INT)

채널을 통해 아날로그 유닛에서 변환된 디지털 데이터를 반환합니다.

값:

-10~+10V, -5~+5V의 경우: -8000~+8000
0~10V, 0~5V, 0~20mA, 4~20mA의 경우: 0~16000

DIP 스위치 설정

14비트 모드를 사용하려면 DIP 스위치 1 및 2가 ON 상태여야 합니다. DIP 스위치 3은 채널 0의 전압 또는 전류 출력을 설정하는 데 사용되고, DIP 스위치 4는 채널 1의 전압 또는 전류 출력을 설정하는 데 사용되며, DIP 스위치 5는 평균 처리를 켜거나 끄는 데 사용됩니다.

DIP 스위치 설정은 전원이 OFF에서 ON으로 전환될 때 적용됩니다.

전압 또는 전류 출력:

	채널 0		채널 1
	전압 출력	전류 출력	전압 출력	전류 출력

입력 평균 처리:

평균 처리 없음: 변환 데이터는 각 A/D 변환, 각 채널마다 지정된 입력 접점 영역에 설정됩니다.

평균: 각 채널에서 각 A/D 변환에 대해 마지막 10회 데이터의 최대값과 최소값이 제외되고 다른 8회의 데이터가 평균이 되어 결과가 설정됩니다.

	평균 처리 없음	평균

입력 배선

이 예에서는 입력 채널 0 및 1과 출력 채널 0에 대한 배선을 보여줍니다.

전압 입력	전류 입력
IN/V 및 IN/COM 터미널 사이에 입력 장치를 연결합니다.	IN/V 및 IN/I 터미널을 연결합니다. 브릿지와 IN/COM 터미널 사이에 입력 장치를 연결합니다.

출력 배선

전압 출력	전류 출력
OUT/V 및 OUT/COM 터미널 사이에 출력 장치를 연결합니다.	OUT/I 및 OUT/COM 터미널 사이에 출력 장치를 연결합니다.

변환 특성

-10V~+10V DC 입력 또는 출력		-5V~+5V DC 입력 또는 출력		0V~5V DC 입력 또는 출력
디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값
-8000	-10V	-8000	-5V	0	0,0V
-4000	-5V	-4000	-2,5V	4000	1,25V
0	0V	0	0V	8000	2,5V
+4000	+5V	+4000	+2,5V	12000	3,75V
+8000	+10V	+8000	+5V	16000	5,0V

0V~10V DC 입력 또는 출력		0mA~20mA 입력 또는 출력		4mA~20mA 출력
디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값	디지털 값(INT)	아날로그 값
0	0,0V	0	0,0mA	0	4,0mA
4000	2,5V	3200	4,0mA	4000	8,0mA
8000	5,0V	6400	8,0mA	8000	12,0mA
12000	7,5V	9600	12,0mA	12000	16,0mA
16000	10,0V	12800	16,0mA	16000	20,0mA
		16000	20,0mA

힌트

이 명령 설명은 기본 하드웨어 설명서만 제공합니다. 자세한 기술 정보는 매뉴얼을 참조하십시오.

FP0R Analog I/O Unit User's Manual

예

POU 헤더

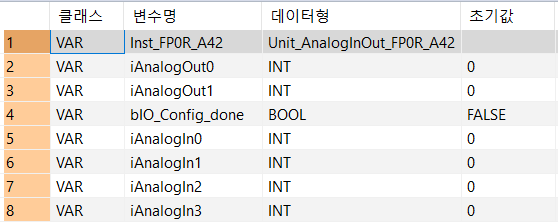

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

Inst_FP0R_A42(iIOWordOffset := 4,
	iOutChannel0 := iAnalogOut0,
	iOutChannel1 := iAnalogOut1,
	iOutChannel0_Config := 0,
	iOutChannel1_Config := 0,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	iInChannel2_Config := 0,
	iInChannel3_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);

LD 본문

ExpansionUnitNumberToIOWordOffset_FP0 또는 ExpansionUnitNumberToIOWordOffset_FPX_FP0을 사용하여 CPU에 연결된 아날로그 유닛의 워드 오프셋을 계산합니다.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 12 ;
        NETWORK_BODY

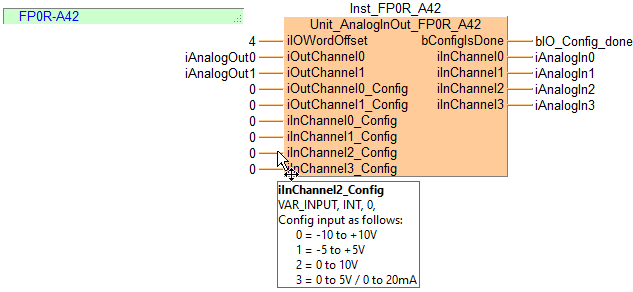

B(B_COMMENT,,FP0R-A42,2,1,17,2,);
B(B_FB,Unit_AnalogInOut_FP0R_A42!,Inst_FP0R_A42,19,1,34,12,,?BiIOWordOffset?BiOutChannel0?BiOutChannel1?BiOutChannel0_Config?BiOutChannel1_Config?BiInChannel0_Config?BiInChannel1_Config?BiInChannel2_Config?BiInChannel3_Config?CbConfigIsDone?CiInChannel0?CiInChannel1?CiInChannel2?CiInChannel3);
B(B_VARIN,,4,17,2,19,4,);
B(B_VAROUT,,bIO_Config_done,34,2,36,4,);
B(B_VARIN,,iAnalogOut0,17,3,19,5,);
B(B_VAROUT,,iAnalogIn0,34,3,36,5,);
B(B_VARIN,,iAnalogOut1,17,4,19,6,);
B(B_VAROUT,,iAnalogIn1,34,4,36,6,);
B(B_VARIN,,0,17,5,19,7,);
B(B_VAROUT,,iAnalogIn2,34,5,36,7,);
B(B_VARIN,,0,17,6,19,8,);
B(B_VAROUT,,iAnalogIn3,34,6,36,8,);
B(B_VARIN,,0,17,7,19,9,);
B(B_VARIN,,0,17,8,19,10,);
B(B_VARIN,,0,17,9,19,11,);
B(B_VARIN,,0,17,10,19,12,);
L(1,0,1,12);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

Inst_FP0R_A42(iIOWordOffset := 4,
	iOutChannel0 := iAnalogOut0,
	iOutChannel1 := iAnalogOut1,
	iOutChannel0_Config := 0,
	iOutChannel1_Config := 0,
	iInChannel0_Config := 0,
	iInChannel1_Config := 0,
	iInChannel2_Config := 0,
	iInChannel3_Config := 0,
	bConfigIsDone => bIO_Config_done,
	iInChannel0 => iAnalogIn0,
	iInChannel1 => iAnalogIn1,
	iInChannel2 => iAnalogIn2,
	iInChannel3 => iAnalogIn3);
