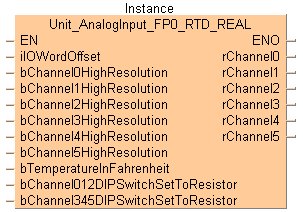

Unit_AnalogInput_FP0_RTD_REAL

FP0-RTD6 유닛에서 읽는 펑션블록(변환된 디지털 값은 REAL 데이터 형식임)

이 펑션블록은 아날로그 유닛의 아날로그 입력 채널에서 변환된 디지털 값을 읽습니다. 아날로그 유닛의 변환된 디지털 값은 출력 변수 rChannel0~rChannel5에 채널별로 저장됩니다.

다음 장치에서 사용할 수 있는 RTD 입력 데이터를 측정하는 경우: Pt100(IEC751에 따름), Pt1000(IEC751에 따름), Ni1000(DIN43760에 따름) 또는 레지스터.

측정 장치는 DIP 스위치와 펑션블록으로 설정해야 합니다.

샘플링 사이클은 DIP 스위치로 설정해야 합니다.

파라미터

입력

iIOWordOffset (INT)

설치 위치에 따라 아날로그 유닛의 최초 WX/WY 어드레스 오프셋을 설정합니다.

CPU에 직접 연결된 아날로그 증설 유닛의 경우(어댑터 없음): ExpansionUnitToIOWordOffset_FP0를 사용하거나 다음 설정 지정: 유닛 번호 1에 대한 2(WX2/WY2), 유닛 번호 2에 대한 4(WX4/WY4), 유닛 번호 3에 대한 6(WX6/WY6)

어댑터를 통해 CPU에 연결된 아날로그 증설 유닛의 경우: ExpansionUnitToIOWordOffset_FPX_FP0을 사용하거나 테이블에서 오프셋을 선택합니다.

어댑터에 상대적인 유닛 위치	CPU에 상대적인 어댑터 위치
어댑터에 상대적인 유닛 위치	1번째 유닛	2번째 유닛	3번째 유닛	4번째 유닛	5번째 유닛	6번째 유닛	7번째 유닛	8번째 유닛
1번째 유닛	30	40	50	60	70	80	90	100
2번째 유닛	32	42	52	62	72	82	92	102
3번째 유닛	34	44	54	64	74	84	94	104

bChannel0HighResolution~bChannel5HighResolution (BOOL)

해당 채널의 해상도를 설정합니다.

값:

TRUE: 고해상도(0,01K/0,01°F/0,1Ω)
FALSE: 저해상도(0,1K/0,1°F/1Ω)

런타임 중에 이 값을 변경하지 마십시오. 그렇지 않으면 1s에 대한 변환이 부정확해집니다.

bTemperatureInFahrenheit (BOOL)

온도 단위를 설정합니다.

값:

TRUE: °F
FALSE: °C

bChannel012DIPSwitchSetToResistor, bChannel345DIPSwitchSetToResistor (BOOL)

RTD 장치를 설정합니다.

값:

TRUE: 레지스터
FALSE: Pt100, Pt1000, Ni1000

이 설정은 DIP 스위치 설정과 일치해야 합니다.

출력

rChannel0~rChannel5 (REAL)

채널을 통해 아날로그 유닛에서 변환된 디지털 데이터를 반환합니다.

예:

열전대, 저해상도: 20,12°C → 20,1 (범위를 벗어난 측정값: 819,1)
열전대, 고해상도 20,12°C → 20,12 (범위를 벗어난 측정값: 81,91)
레지스터, 저해상도: 25W → 25 (범위를 벗어난 측정값: 16383)
레지스터, 고해상도: 25,4W → 25,4 (범위를 벗어난 측정값: 1638,3)

주석

전원 켜짐과 첫 번째 유효 변환 데이터 간의 디지털 값은 8191 또는 16383입니다. 프로그래밍 시 이 기간 중에 얻은 데이터를 사용하지 마십시오.
RTD가 손상되면 디지털 값은 8191 또는 16383로 변경됩니다. 프로그래밍 시 손상된 RTD로 인한 모든 위험을 방지해 주십시오. 손상된 RTD를 교체해야 합니다.

DIP 스위치 설정

DIP 스위치 설정은 전원이 OFF에서 ON으로 전환될 때 적용됩니다.

측정 장치, 채널 0~2

	Pt100	Pt1000	Ni1000	레지스터

측정 장치, 채널 3~5

	Pt100	Pt1000	Ni1000	레지스터

샘플링 사이클

	0,1s	1s

입력 배선

변환 특성

해상도: 0,1K/0,1F, 1Ω

Pt100		Pt1000
°C/°F		°C/°F
아날로그 값	디지털 값	아날로그 값	디지털 값
-200,0/-328,0	-2000/-3280	-200,0/-328,0	-2000/-3280
+500,0/+800,0	+5000/+8000	+300,0/+572,0	+3000/+5720

Ni1000		레지스터
°C/°F		Ω
아날로그 값	디지털 값	아날로그 값	디지털 값
-30,0/-22,0	-300/-220	+20	+20
+150,0/+302,0	+1500/+3020	+2200	+2200

해상도: 0,01K/0,01F, 0,1Ω

Pt100		Pt1000
°C/°F		°C/°F
아날로그 값	디지털 값	아날로그 값	디지털 값
-80,00/-80,00	-8000/-8000	-80,00/-80,00	-8000/-8000
+80,00/+80,00	+8000/+8000	+80,00/+80,00	+8000/+8000

Ni1000		레지스터
°C/°F		Ω
아날로그 값	디지털 값	아날로그 값	디지털 값
-30,00/-22,00	-3000/-2200	+20,0	+200
+80,00/+80,00	+8000/+8000	+1630,0	+16300

힌트

이 명령 설명은 기본 하드웨어 설명서만 제공합니다. 자세한 기술 정보는 매뉴얼을 참조하십시오.

FP0 열전대 유닛 매뉴얼

예

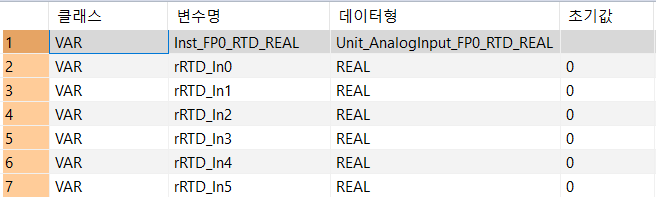

POU 헤더

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

VAR
	Inst_FP0_RTD_REAL: Unit_AnalogInput_FP0_RTD_REAL;
	rRTD_In0: REAL:=0;
	rRTD_In1: REAL:=0;
	rRTD_In2: REAL:=0;
	rRTD_In3: REAL:=0;
	rRTD_In4: REAL:=0;
	rRTD_In5: REAL:=0;
END_VAR

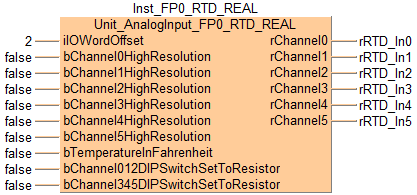

LD 본문

ExpansionUnitNumberToIOWordOffset_FP0 또는 ExpansionUnitNumberToIOWordOffset_FPX_FP0을 사용하여 CPU에 연결된 아날로그 유닛의 워드 오프셋을 계산합니다.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 13 ;
        NETWORK_BODY
B(B_FB,Unit_AnalogInput_FP0_RTD_REAL!,Inst_FP0_RTD_REAL,19,1,37,13,,?BiIOWordOffset?BbChannel0HighResolution?BbChannel1HighResolution?BbChannel2HighResolution?BbChannel3HighResolution?BbChannel4HighResolution?BbChannel5HighResolution?BbTemperatureInFahrenheit?BbChannel012DIPSwitchSetToResistor?BbChannel345DIPSwitchSetToResistor?CrChannel0?CrChannel1?CrChannel2?CrChannel3?CrChannel4?CrChannel5);
B(B_VARIN,,2,17,2,19,4,);
B(B_VAROUT,,rRTD_In0,37,2,39,4,);
B(B_VARIN,,false,17,3,19,5,);
B(B_VAROUT,,rRTD_In1,37,3,39,5,);
B(B_VARIN,,false,17,4,19,6,);
B(B_VAROUT,,rRTD_In2,37,4,39,6,);
B(B_VARIN,,false,17,5,19,7,);
B(B_VAROUT,,rRTD_In3,37,5,39,7,);
B(B_VARIN,,false,17,6,19,8,);
B(B_VAROUT,,rRTD_In4,37,6,39,8,);
B(B_VARIN,,false,17,7,19,9,);
B(B_VAROUT,,rRTD_In5,37,7,39,9,);
B(B_VARIN,,false,17,8,19,10,);
B(B_VARIN,,false,17,9,19,11,);
B(B_VARIN,,false,17,10,19,12,);
B(B_VARIN,,false,17,11,19,13,);
L(1,0,1,13);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

Inst_FP0_RTD_REAL(iIOWordOffset := 2,
	bChannel0HighResolution := false,
	bChannel1HighResolution := false,
	bChannel2HighResolution := false,
	bChannel3HighResolution := false,
	bChannel4HighResolution := false,
	bChannel5HighResolution := false,
	bTemperatureInFahrenheit := false,
	bChannel012DIPSwitchSetToResistor := false,
	bChannel345DIPSwitchSetToResistor := false,
	rChannel0 => rRTD_In0,
	rChannel1 => rRTD_In1,
	rChannel2 => rRTD_In2,
	rChannel3 => rRTD_In3,
	rChannel4 => rRTD_In4,
	rChannel5 => rRTD_In5);
