Unit_AnalogInput_FP0_TC4_TC8

FP0-TC4 또는 FP0-TC8 유닛에서 읽는 펑션블록입니다.

이 펑션블록은 아날로그 유닛의 아날로그 입력 채널에서 변환된 디지털 값을 읽습니다. 변환된 디지털 값은 출력 변수 iInChannel0~iInChannel3(FP0-TC4) 또는 iChannel0~iChannel7(FP0-TC8)에 채널별로 저장됩니다.

열전대 형식, 온도 단위(°C, °F) 및 입력 채널 수는 DIP 스위치를 사용하여 설정해야 합니다.

파라미터

입력

iIOWordOffset (INT)

설치 위치에 따라 아날로그 유닛의 최초 WX/WY 어드레스 오프셋을 설정합니다.

CPU에 직접 연결된 아날로그 증설 유닛의 경우(어댑터 없음): ExpansionUnitToIOWordOffset_FP0를 사용하거나 다음 설정 지정: 유닛 번호 1에 대한 2(WX2/WY2), 유닛 번호 2에 대한 4(WX4/WY4), 유닛 번호 3에 대한 6(WX6/WY6)

어댑터를 통해 CPU에 연결된 아날로그 증설 유닛의 경우: ExpansionUnitToIOWordOffset_FPX_FP0을 사용하거나 테이블에서 오프셋을 선택합니다.

어댑터에 상대적인 유닛 위치

CPU에 상대적인 어댑터 위치

1번째 유닛

2번째 유닛

3번째 유닛

4번째 유닛

5번째 유닛

6번째 유닛

7번째 유닛

8번째 유닛

1번째 유닛

30

40

50

60

70

80

90

100

2번째 유닛

32

42

52

62

72

82

92

102

3번째 유닛

34

44

54

64

74

84

94

104

출력

iChannel0~iChannel7 (INT)

채널을 통해 아날로그 유닛에서 변환된 디지털 데이터를 반환합니다.

:
  • K, J형:
  • -100,1°C~+500,1°C의 경우: -1001~+5001
  • -148,1°F~+790,1°F의 경우: -1481~+7901
  • T형:
  • -100,1°C~+400,1°C의 경우: -1001~+4001
  • -148,1°F~+752,1°F의 경우: -1481~+7521
  • R형:
  • 0°C~1500,1°C의 경우: 0~15001
  • 32°F~1590,1°F의 경우: 320~15901

배선 손상: 8000 또는 16000

DIP 스위치 설정

DIP 스위치 설정은 전원이 OFF에서 ON으로 전환될 때 적용됩니다.

열전대 형식


K

J

T

R

온도 단위


°C

°F

채널 수


2(0 및 1)

4(0~3)

6(0~5)

8(0~7)

입력 배선

힌트

이 명령 설명은 기본 하드웨어 설명서만 제공합니다. 자세한 기술 정보는 매뉴얼을 참조하십시오.

FP0 열전대 유닛 매뉴얼

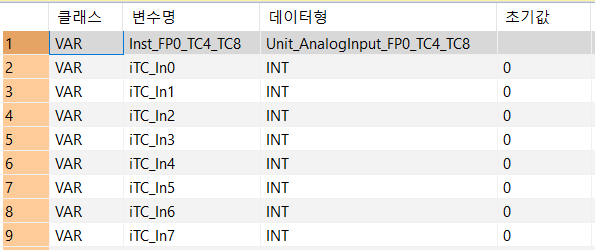

POU 헤더

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

VAR
	Inst_FP0_TC4_TC8: Unit_AnalogInput_FP0_TC4_TC8;
	iTC_In0: INT:=0;
	iTC_In1: INT:=0;
	iTC_In2: INT:=0;
	iTC_In3: INT:=0;
	iTC_In4: INT:=0;
	iTC_In5: INT:=0;
	iTC_In6: INT:=0;
	iTC_In7: INT:=0;
END_VAR

POU 본문

ExpansionUnitNumberToIOWordOffset_FP0 또는 ExpansionUnitNumberToIOWordOffset_FPX_FP0을 사용하여 CPU에 연결된 아날로그 유닛의 워드 오프셋을 계산합니다.

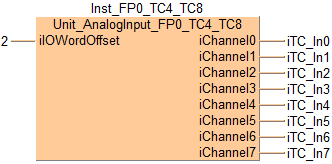

LD 본문

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 17 ;
        NETWORK_BODY
B(B_COMMENT,,Analog Unit TC4 TC8ø^Usage with FPX,2,0,22,2,);
B(B_COMMENT,,Function block of the Analog UnitFP0_A80 to read the Analog Input Dataø^Range K~J Type ( -100~1°C to 500~1°C--> -1001 to 5001 or -148~1°F to 790~1°F --> -1481 to 7901)ø^Range T Type: ( -100~1°C to 400~1°C --> -1001 to 4001 or  -148~1°F to 752~1°F --> -1481 to 7521)ø^Range R Type: (0°C to 1500~1°C --> 0 to 15001 or 32°F to 1590~1°F --> 320 to 15901)ø^8000(When the thermocouple is broken),28,1,73,6,);
B(B_VARIN,,1,1,8,3,10,);
B(B_VARIN,,2,1,9,3,11,);
B(B_FB,Unit_AnalogInput_FP0_TC4_TC8!,fbInstance10,28,7,43,17,,?BiIOWordOffset?AiChannel0?AiChannel1?AiChannel2?AiChannel3?AiChannel4?AiChannel5?AiChannel6?AiChannel7);
B(B_F,ExpansionUnitNumberToIOWordOffset_FPX_FP0!,,3,7,25,11,,?DiFPX_ExpansionUnitNumber?DiFP0_ExpansionUnitNumber?AiIOWordOffset);
L(25,9,28,9);
L(1,0,1,17);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

Inst_FP0_TC4_TC8(iIOWordOffset := 2,
	iChannel0 => iTC_In0,
	iChannel1 => iTC_In1,
	iChannel2 => iTC_In2,
	iChannel3 => iTC_In3,
	iChannel4 => iTC_In4,
	iChannel5 => iTC_In5,
	iChannel6 => iTC_In6,
	iChannel7 => iTC_In7);
