WriteDataToFileRegisterBank

파일 레지스터 뱅크 1 또는 2에 데이터 쓰기

이 명령은 DataStartAddress의 DataNumberOfWords에서 지정한 워드 수를 읽고 BankOffset으로 시작하는 BankNumber에서 지정한 대로 파일 레지스터 뱅크 1 또는 2에 씁니다.

파라미터

입력

BankNumber (INT): 뱅크 번호 지정
BankOffset (INT): 뱅크 번호 오프셋 지정
DataStartAddress (WORD, INT, UINT): 파일 레지스터 뱅크에 작성할 데이터의 시작 어드레스 지정
DataNumberOfWords (INT): 파일 레지스터 뱅크에 작성할 워드 수 단위 지정

주석

이 함수를 사용하여 FL 영역(파일 레지스터 뱅크 0)에 데이터를 쓸 수 없습니다. 즉, DataStartAddress에 적용된 변수는 FL 영역에 위치해서는 안 됩니다.

예

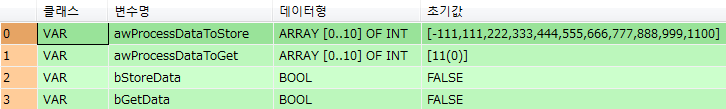

POU 헤더

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

	VAR
		awProcessDataToStore: ARRAY [0..10] OF INT:=[-111,111,222,333,444,555,666,777,888,999,1100];
		awProcessDataToGet: ARRAY [0..10] OF INT:=[11(0)];
		bStoreData: BOOL:=FALSE;
		bGetData: BOOL:=FALSE;
	END_VAR

POU 본문

bStoreData가 FALSE에서 TRUE로 변경되면 전체 데이터 유닛 변수 awProcessDataToStore(요소 11개가 포함된 DUT)는 파일 레지스터 뱅크 2 BankOffset 1000의 데이터로 채워집니다.

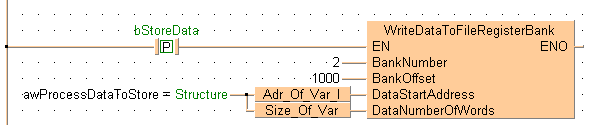

LD 본문

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
        ACTIVE_NETWORK := 0 ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 9 ;
        NETWORK_BODY
B(B_F,WriteDataToFileRegisterBank!,Instance,22,1,36,7,,?DBankNumber?DBankOffset?DDataStartAddress?DDataNumberOfWords);
B(B_VARIN,,2,20,3,22,5,);
B(B_VARIN,,1000,20,4,22,6,);
B(B_VARIN,,awProcessDataToStore[0],10,5,12,7,);
B(B_CONTACT,,bStoreData,5,2,7,4,R);
B(B_F,Adr_Of_Var_I!,Instance,12,5,19,7,,?D?C);
B(B_F,Size_Of_Var!,Instance,12,7,19,9,,?D?C);
L(1,3,5,3);
L(7,3,22,3);
L(19,6,19,8);
L(12,6,12,8);
L(1,0,1,9);
L(19,6,22,6);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

if (DF(bStoreData)) then
    WriteDataToFileRegisterBank(BankNumber := 2,
    BankOffset := 1000,
    DataStartAddress := Adr_Of_Var(awProcessDataToStore),
    DataNumberOfWords := Size_Of_Var(awProcessDataToStore));
end_if;
