SET_BYTE

오프셋이 있는 바이트 데이터에 바이트 값 쓰기

이 함수는 Data의 8비트 바이트 값을 설정합니다. 여기서 iByteOffset은 바이트의 오프셋을 지정합니다. 바이트 번호 지정은 0부터 시작되며, 0은 Data의 첫 번째 바이트를 나타냅니다.

입력

Value (WORD, DWORD): 입력/출력 Data의 바이트 데이터에 하위 바이트 값이 쓰여진 입력 데이터.
iByteOffset (INT, DINT, UINT, UDINT): Data의 첫 번째 바이트(0부터 시작)를 기준으로 한 바이트 오프셋은 0 이상이어야 합니다.

입력/출력

Data (ANY) BOOL 데이터를 포함하지 않은 모든 단순 및 파생 데이터 유형(ARRAY, DUT): 바이트가 설정된 바이트 데이터

주석

Control FPWIN Pro7이 액세스할 데이터의 유효성을 확인하지 않으므로 입력 데이터의 유효성을 확인하십시오.

주석

최상의 성능을 얻으려면 가능한 한 일정한 입력 값을 사용하십시오!

예

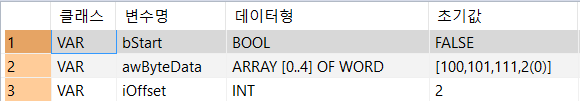

POU 헤더

이 펑션 프로그램 시 사용한 모든 입력과 출력 변수는 POU 헤더에서 선언되었습니다. 모든 프로그래밍 언어에 같은 POU 헤더를 사용합니다.

	VAR
		bStart: BOOL:=FALSE;
		awByteData: ARRAY [0..4] OF WORD:=[100,101,111,2(0)];
		iOffset: INT:=2;
	END_VAR

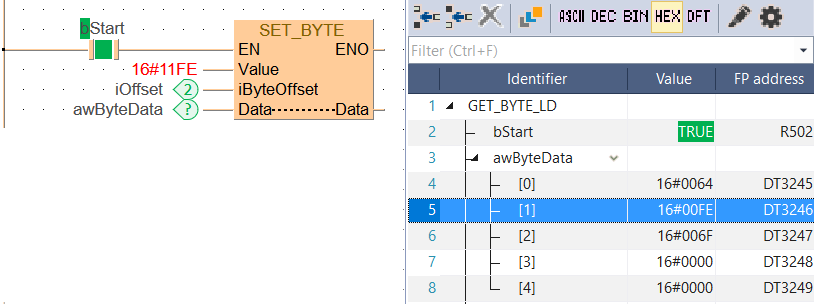

LD 본문

변수 bStart가 TRUE로 설정되면 펑션이 실행됩니다.

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 8 ;
        NETWORK_BODY
B(B_CONTACT,,bStart,5,3,7,5,);
B(B_F,E_SET_BYTE!,,12,2,20,8,,?DEN?DValue?DiByteOffset?DData?AData?AENO);
B(B_VARIN,,16#11FE,10,4,12,6,);
B(B_VARIN,,iOffset,10,5,12,7,);
B(B_VARIN,,awByteData,10,6,12,8,);
L(1,0,1,8);
L(1,4,5,4);
L(7,4,12,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST 본문

if (bStart) then
	SET_BYTE(Value := wByteValue, iByteOffset := iOffset, Data := awByteData);
end_if;
