以下提示将节省使用LD编辑器时的工作量:
若要选择POU本体中的所有网格,请按<Ctrl>+<A>。
若要从一个文本字段(例如变量名称或FB实例名称)跳转到同一网格内的其他字段,请按<Tab>。若要向后跳转,请按<Shift>+<Tab>。
当插入新元素时(在新元素放置到网格之前),<Shift>在元素的以下操作之间切换:
插入元素 |
插入元素时按<Shift> |
|---|---|
不带EN/ENO的指令 |
带EN/ENO的指令 |
F型指令 |
P型指令(仅限支持P型指令的PLC) |
输入指令 |
输出指令 |
触点 |
取反的触点 |
线圈 |
取反的线圈 |
输入变量 |
输出变量 |
要将网格高度降至最低,可以按<Ctrl>+<Shift>+<K>或使用。
若要在放置模式和画线模式之间切换,请双击网格中自由点的任意位置。
若要离开画线模式,请按<ESC>。

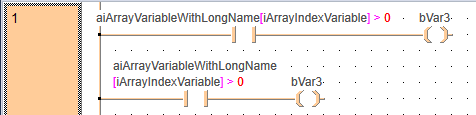

换行符
要插入换行符,请使用组合键<Shift>+<Enter>或<Ctrl>+<Enter>或<Alt>+<Enter>。例如,如果数组或DUT变量名称太长,需要拆分为多行,则此操作非常有用。不能在名称中输入换行符。

错误波形曲线
输入文本时检测到的错误会在编辑器中以红色“波浪线”标识,例如未声明某个变量时。工具提示会解释相应的错误。

转换大小写
选择要将小写字符更改为大写字符(或反向转换)的任意文本。按<Ctrl>+<Shift>+<U>键将选定文本转换为大写。按<Ctrl>+<U>键将选定文本转换为小写。
