MOVE_BYTES

移动字节数据

此函数将由iNumberOfBytes表示的字节数从SourceData表示的源数据（源字节偏移量为iSourceByteOffset）移动到DestData表示的目标数据（目标字节偏移量为iDestByteOffset）。

源字节偏移量和目标字节偏移量均相对于从0开始的第一个字节。

输入

SourceData (ANY) 不包含BOOL数据的所有简单数据类型和派生数据类型（ARRAY、DUT）: 从其获取字节的源数据
iSourceByteOffset (INT, DINT, UINT, UDINT): 相对于从0开始的源数据的第一个字节的字节偏移量必须大于等于0
iNumberOfBytes (INT, DINT, UINT, UDINT): 从源数据移动到目标数据的字节数必须大于等于0
iDestByteOffset (INT, DINT, UINT, UDINT): 相对于从0开始的目标数据的第一个字节的字节偏移量必须大于等于0

输入/输出

DestData (ANY) 不包含BOOL数据的所有简单数据类型和派生数据类型（ARRAY、DUT）: 将字节写入其中的目标数据

标注

请检查输入数据的有效性，因为Control FPWIN Pro7不检查要访问的数据的有效性。
确保源字节区域和目标字节区域不重叠。

示例

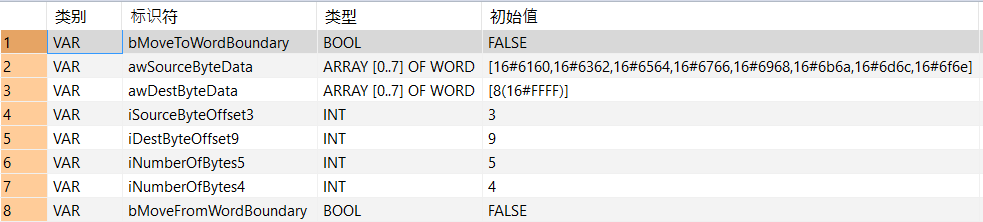

POU头

所有用于编程此函数的输入和输出变量已在POU头中声明。所有编程语言使用相同的POU头。

	VAR
		bMoveToWordBoundary: BOOL:=FALSE;
		awSourceByteData: ARRAY [0..7] OF WORD:=[16#6160,16#6362,16#6564,16#6766,16#6968,16#6b6a,16#6d6c,16#6f6e];
		awDestByteData: ARRAY [0..7] OF WORD:=[8(16#FFFF)];
		iSourceByteOffset3: INT:=3;
		iDestByteOffset9: INT:=9;
		iNumberOfBytes5: INT:=5;
		iNumberOfBytes4: INT:=4;
		bMoveFromWordBoundary: BOOL:=FALSE;
	END_VAR

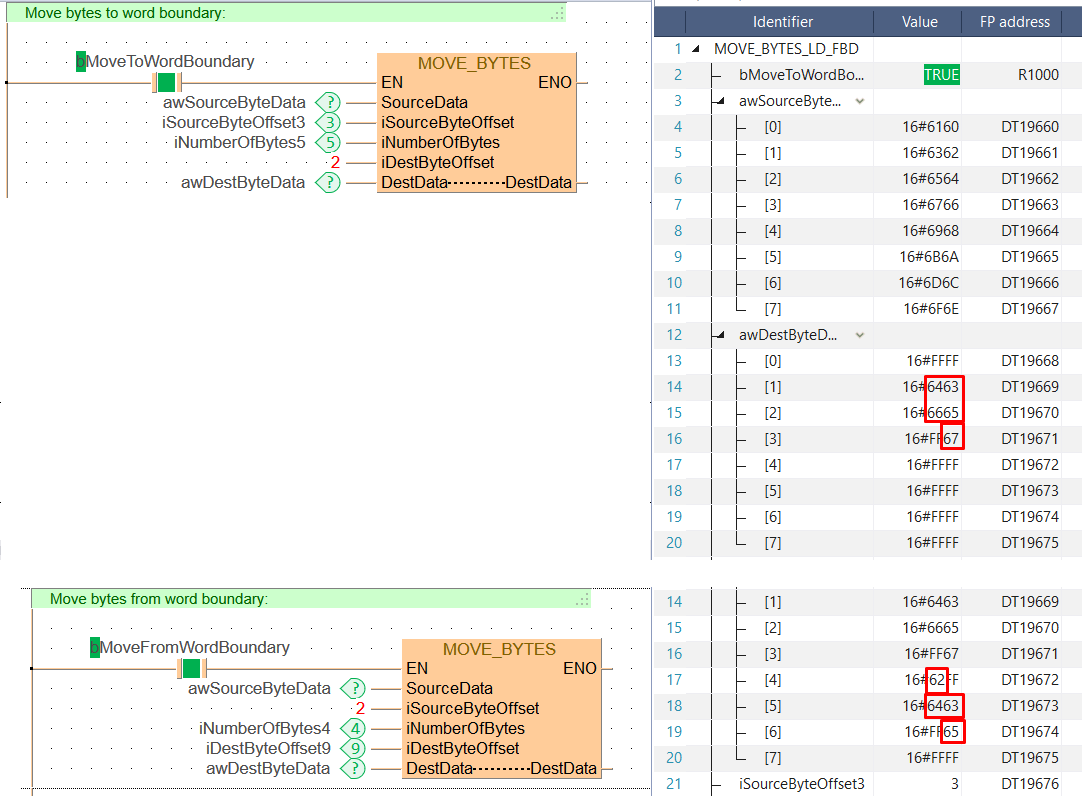

LD本体

当变量bMoveToWordBoundary或bMoveFromWordBoundary设置为TRUE时，执行此函数。

BODY
    WORKSPACE
        NETWORK_LIST_TYPE := NWTYPELD ;
    END_WORKSPACE
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 10 ;
        NETWORK_BODY
B(B_COMMENT,,Move bytes to word boundary:,1,0,29,1,);
B(B_CONTACT,,bMoveToWordBoundary,8,3,10,5,);
B(B_F,E_MOVE_BYTES!,,19,2,30,10,,?DEN?DSourceData?DiSourceByteOffset?DiNumberOfBytes?DiDestByteOffset?DDestData?ADestData?AENO);
B(B_VARIN,,awSourceByteData,17,4,19,6,);
B(B_VARIN,,iSourceByteOffset3,17,5,19,7,);
B(B_VARIN,,iNumberOfBytes5,17,6,19,8,);
B(B_VARIN,,2,17,7,19,9,);
B(B_VARIN,,awDestByteData,17,8,19,10,);
L(1,0,1,10);
L(1,4,8,4);
L(10,4,19,4);
        END_NETWORK_BODY
    END_NET_WORK
    NET_WORK
        NETWORK_TYPE := NWTYPELD ;
        NETWORK_LABEL :=  ;
        NETWORK_TITLE :=  ;
        NETWORK_HEIGHT := 10 ;
        NETWORK_BODY
B(B_COMMENT,,Move bytes from word boundary:,1,0,29,1,);
B(B_CONTACT,,bMoveFromWordBoundary,8,3,10,5,);
B(B_F,E_MOVE_BYTES!,,19,2,30,10,,?DEN?DSourceData?DiSourceByteOffset?DiNumberOfBytes?DiDestByteOffset?DDestData?ADestData?AENO);
B(B_VARIN,,awSourceByteData,17,4,19,6,);
B(B_VARIN,,2,17,5,19,7,);
B(B_VARIN,,iNumberOfBytes4,17,6,19,8,);
B(B_VARIN,,iDestByteOffset9,17,7,19,9,);
B(B_VARIN,,awDestByteData,17,8,19,10,);
L(1,0,1,10);
L(1,4,8,4);
L(10,4,19,4);
        END_NETWORK_BODY
    END_NET_WORK
END_BODY

ST本体

// Move bytes to word boundary:
if (bMoveToWordBoundary) then
	MOVE_BYTES(	SourceData := awSourceByteData,
				iSourceByteOffset := iSourceByteOffset3,
				iNumberOfBytes := iNumberOfBytes5,
				iDestByteOffset := 2,
				DestData := awDestByteData);
end_if;

// Move bytes from word boundary:
if (bMoveFromWordBoundary) then
	MOVE_BYTES(	SourceData := awSourceByteData,
				iSourceByteOffset := 2,
				iNumberOfBytes := iNumberOfBytes4,
				iDestByteOffset := iDestByteOffset9,
				DestData := awDestByteData);
end_if;
